Ini ialah skrin sentuh bulat 2.1 inci yang direka khusus untuk peralatan rumah pintar dan panel kawalan kompak. SKY-TDM boleh menyesuaikan skrin sentuh paparan mengikut struktur sebenar peralatan anda dan keperluan interaksi manusia-mesin (HMI).
Penyelesaian paparan sentuh bulat 2.1 inci ini mempunyai resolusi 480x480 dan saiz anggaran 56.18 x 59.71 x 2.26 milimeter. Ia padat dalam struktur. Ia menggunakan IC pemacu ST7701 dan menyokong antara muka RGB (yang boleh disesuaikan sebagai antara muka MIPI).
Kami menyediakan penyelesaian paparan tersuai untuk memenuhi keperluan teras anda dan membantu anda menyepadukan komponen paparan dengan lancar ke dalam reka bentuk industri keseluruhan peralatan anda.
Paparan bulat semakin menggantikan skrin segi empat sama tradisional dalam peralatan rumah pintar.
Reka Bentuk Perindustrian Lancar: Paparan bulat menghapuskan konflik visual antara skrin segi empat tepat dan bentuk silinder melengkung yang biasa dalam mesin kopi, penulen udara dan pembesar suara pintar. Skrin menyepadukan ke dalam siluet produk dan bukannya memecahkannya.
Penggantian Tombol: Banyak perkakas masih menggunakan tombol berputar fizikal untuk pemilihan suhu, kelajuan atau mod. Paparan sentuhan bulat boleh meniru fungsi tombol secara digital dengan ikon dinamik, kepekaan boleh laras dan tiada kehausan mekanikal, sambil menawarkan lebih banyak maklumat daripada dail bercetak.
Penggunaan Ruang Padat yang Lebih Baik: Dalam panel kawalan kecil, susun atur bulat mengelakkan kawasan sudut terbuang pada skrin segi empat tepat. Tatasusunan piksel 480×480 persegi memetakan secara semula jadi ke kawasan tontonan bulat, menggunakan sepenuhnya kawasan paparan yang tersedia.
Fokus Visual yang Lebih Kuat: Antara muka bulat menarik mata pengguna ke bahagian tengah panel kawalan, yang sesuai untuk fungsi utama seperti mula/berhenti, pelarasan suhu atau pemilihan mod dalam mesin kopi pintar dan peralatan dapur.
Estetika Konsisten Merentas Barisan Produk: Jenama perkakas boleh menyeragamkan pada modul paparan bulat merentas pelbagai produk: mesin kopi, penulen udara, mesin basuh mencipta bahasa reka bentuk bersatu sambil memudahkan perolehan dan inventori.
Penyepaduan Sentuhan + Paparan: Digabungkan dengan ikatan optik dan sentuhan PCAP, paparan bulat menjadi panel hadapan yang tertutup dan mudah dibersihkan, penting untuk peralatan dapur yang terdedah kepada kelembapan, gris dan pembersihan harian.
Untuk perkakas rumah pintar, berbanding dengan struktur celah udara tradisional, Ikatan optik memberikan kesan paparan yang lebih bersepadu, menyerlahkan rasa premium produk.
Dengan mengikat panel sentuh dengan lancar pada paparan, penyelesaian ini berkesan meminimumkan pantulan cahaya yang boleh dilihat yang disebabkan oleh jurang udara dan menghalang kemasukan lembapan dalam tahap kelembapan yang berbeza-beza. Ia mencipta permukaan hadapan yang lebih bersih, menjadikannya sangat sesuai untuk produk rumah dengan keperluan estetik yang menuntut.
Teknologi ini boleh digunakan secara meluas merentas pelbagai reka bentuk perkakas, seperti mesin kopi pintar, penulen udara, peralatan dapur, panel kawalan mesin basuh dan ketuhar pintar.
Menampilkan jejak mekanikal yang sangat padat hanya 56.18 × 59.71 × 2.26 mm, penyelesaian paparan sentuhan bulat 2.1 inci sangat sesuai untuk aplikasi dengan kekangan ruang dalaman yang ketat. Resolusi 480x480nya memberikan antara muka pengguna segi empat sama yang disepadukan dengan lancar ke dalam pemasangan panel kawalan padat.
Kami boleh membincangkan penyelesaian tersuai dengan pelanggan kami berdasarkan aliran kerja berikut:
Saiz Paparan → Panel Sentuh → Kaca Penutup → Laminasi → Konfigurasi Antara Muka → Struktur Mekanikal
Projek yang berbeza mungkin memerlukan dimensi skrin yang berbeza-beza, nisbah bidang, struktur pelekap atau penyelesaian sentuhan yang disesuaikan dengan kes penggunaan tertentu. Oleh itu, kami amat mengesyorkan untuk menyepadukan pembangunan tersuai ke dalam peringkat reka bentuk awal produk anda. Melalui komunikasi yang mendalam mengenai keperluan khusus anda, kami boleh menyediakan penyelesaian tersuai yang unggul.
Pemasangan penyelesaian paparan sentuh bulat 2.1 inci ini menyokong antara muka sentuh I2C, membolehkan fungsi sentuhan disepadukan dengan lancar dengan sistem kawalan induk pelanggan.
Dari segi prestasi paparan, skrin menampilkan kecerahan 300 cd/m² dan nisbah kontras 800:1. Ia menawarkan sudut tontonan yang luas sehingga 80° dalam semua arah, dan menyediakan pilihan untuk kedua-dua antara muka paparan RGB dan MIPI.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | TETAP SEMULA | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | TETAP SEMULA | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-SET SEMULA | TP-VCC | GND |
Ciri-ciri cemerlang ini meletakkan asas praktikal untuk antara muka interaktif peralatan rumah padat, memenuhi sepenuhnya keperluan interaksi manusia-mesin (HMI) pengguna.
Setiap peranti pelanggan mempunyai antara muka paparan yang unik dan reka bentuk industri yang berbeza. Untuk memberi perkhidmatan kepada asas pelanggan kami yang pelbagai, kami menyediakan perkhidmatan penyesuaian OEM dan ODM yang komprehensif. Kami boleh membincangkan penyelesaian yang disesuaikan berdasarkan keperluan khusus anda, seperti panel sentuh tersuai, kaca penutup tersuai, pelbagai pilihan antara muka, kabel FPC tersuai, percetakan skrin sutera logo dan parameter kecerahan dan optik tersuai.

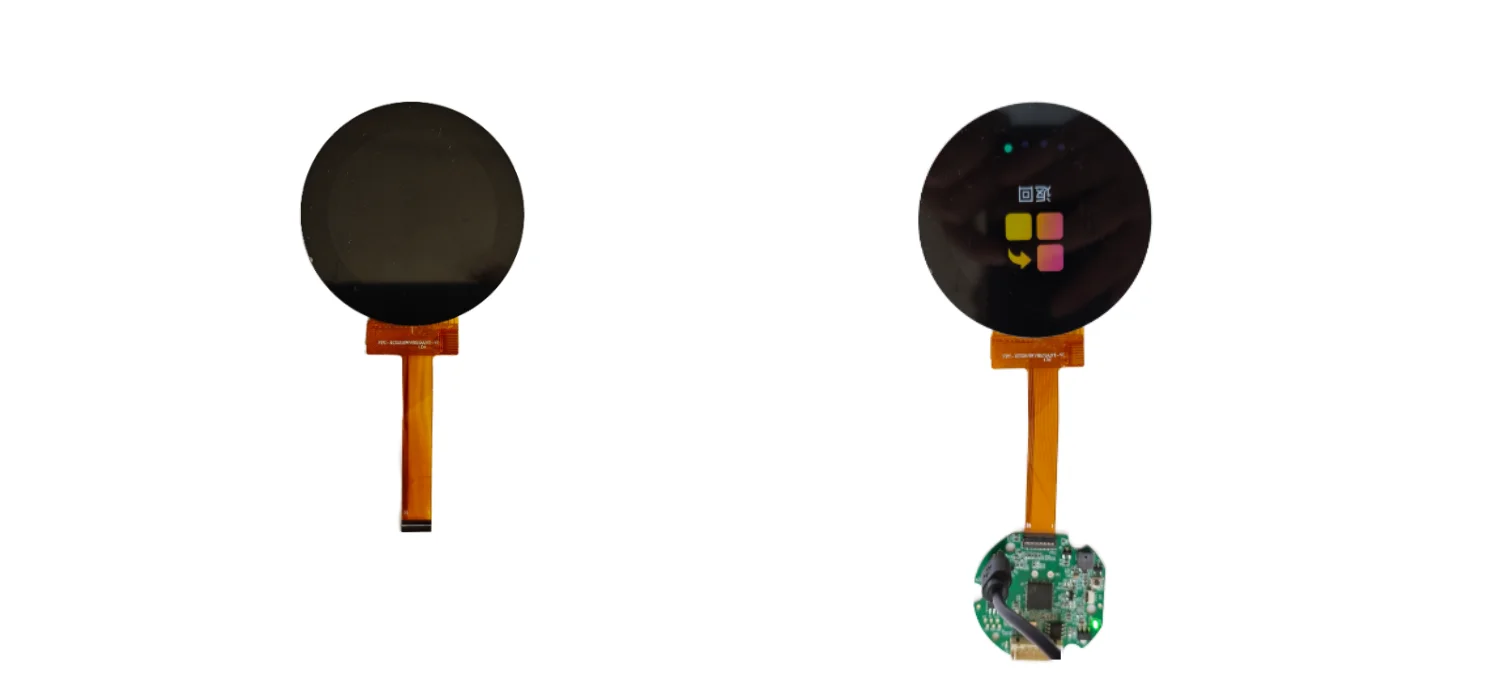

Sebagai tambahan kepada penyelesaian paparan sentuh bulat 2.1 inci rujukan kami, kami juga menawarkan perkhidmatan penyesuaian papan pemacu paparan bersepadu, termasuk pilihan seperti papan port bersiri.
1. Pengesahan Keperluan: Kongsi saiz paparan, resolusi, fungsi sentuhan dan ruang pemasangan anda.
2. Reka Bentuk Penyelesaian: Kami mencadangkan panel sentuh, kaca penutup dan konfigurasi antara muka.
3.Sampel Pembangunan: Pemasangan prototaip untuk pengesahan mekanikal dan elektrik anda.
4. Pengesahan Reka Bentuk: Kajian bersama kesesuaian, prestasi sentuhan dan kesan optik.
5. Pengeluaran Massa: Bekalan kelompok yang stabil dengan pemeriksaan penuh sebelum penghantaran.
Penglibatan awal disyorkan: kami boleh menyesuaikan pemasangan paparan kepada reka bentuk perindustrian anda dan bukannya memaksa reka bentuk anda mengikut modul standard.

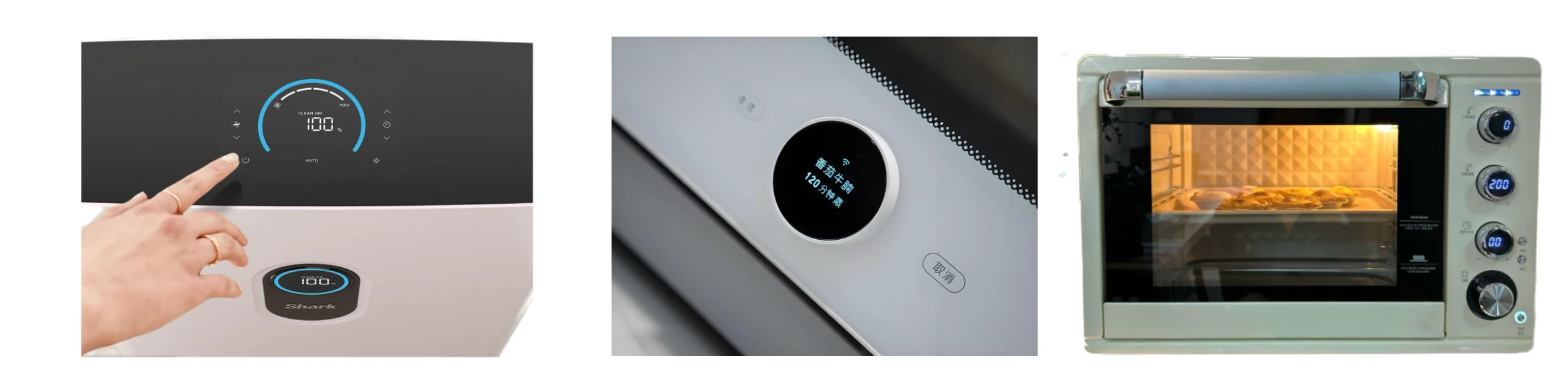

Penyelesaian paparan kami boleh digunakan secara meluas untuk pelbagai produk rumah dan perkakas pintar, termasuk:
Mesin Kopi Pintar: Kawalan sentuh menyediakan antara muka pengguna yang moden dan interaktif.
Pembersih Udara: Himpunan paparan sentuhan padat membolehkan pelarasan cepat pelbagai fungsi.
Perkakas Dapur Pintar: Untuk produk seperti periuk nasi, ketuhar dan tudung julat, kami menawarkan paparan sentuh dengan fungsi tombol putar.
Mesin Basuh & Pengering: Paparan membolehkan pemilihan program basuh dan pengeringan dengan pantas, sambil memberikan pandangan intuitif tentang status operasi.
Untuk semua kategori perkakas yang dinyatakan di atas, kami boleh memenuhi keperluan spesifikasi khusus anda.

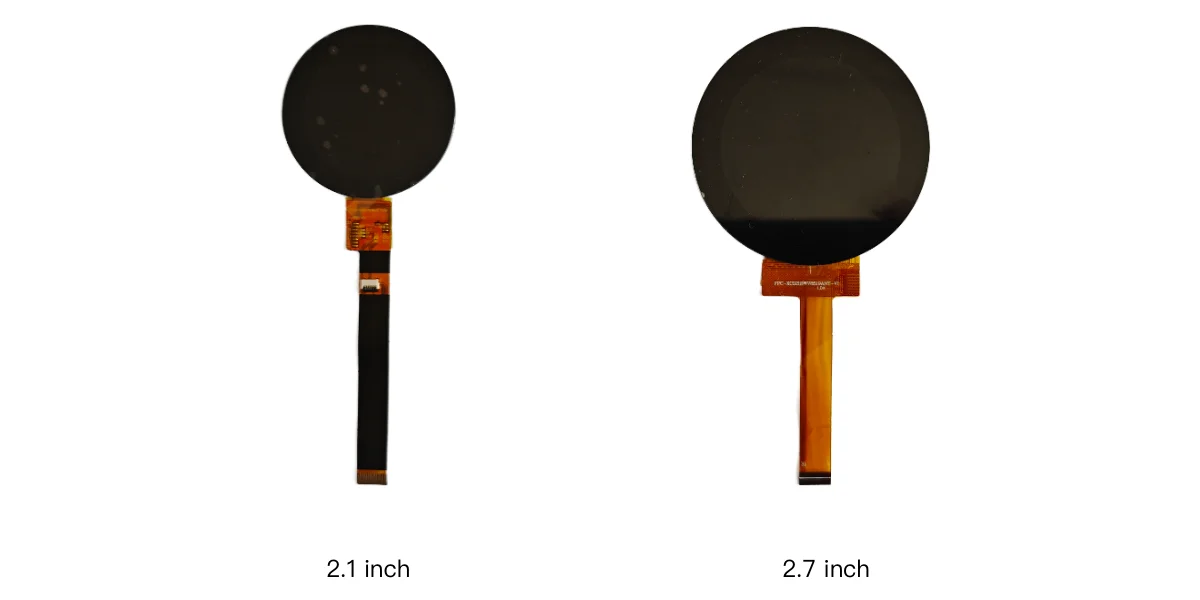

Tidak, kami menawarkan pilihan yang lebih luas. Selain pemasangan 2.1 inci, kami juga menyediakan saiz 1.6 inci, 2.7 inci, 5 inci dan lain-lain. Pilihan khusus bergantung pada keperluan produk anda.
ya. Panel sentuh boleh disesuaikan sepenuhnya untuk memenuhi keperluan anda, termasuk bentuk luar, rawatan permukaan khas untuk kaca penutup, reka bentuk kabel FPC dan banyak lagi.
ya. Kami boleh membekalkan modul LCD atau panel sentuh secara berasingan. Kami juga menyokong penyelesaian di mana hanya kaca penutup berlamina, tanpa panel sentuh.
ya. Paparan sentuhan padat jenis ini sesuai untuk aplikasi seperti mesin kopi pintar, penulen udara, peralatan dapur dan terminal kawalan pintar lain, tertakluk kepada keperluan aplikasi akhir.
ya. Pelanggan boleh membincangkan keperluan tersuai dengan kami, termasuk saiz paparan, panel sentuh, kaca penutup, laminasi penuh, jenis antara muka dan penyepaduan mekanikal.
Sebaik-baiknya, sila berikan saiz skrin yang diperlukan, resolusi, fungsi sentuhan, dimensi kaca penutup, ruang pemasangan, keperluan antara muka, persekitaran operasi dan anggaran kuantiti. Selain itu, menyediakan lukisan produk atau fail perumahan 3D akan sangat bermanfaat untuk penilaian mekanikal kami.
Jika anda sedang membangunkan perkakas rumah baharu, kami amat berbesar hati untuk melibatkan diri pada awal fasa reka bentuk untuk menilai secara menyeluruh keperluan produk anda secara menyeluruh.
SKY-TDM boleh bekerjasama rapat dengan pelanggan kami untuk menilai keperluan khusus, termasuk saiz paparan, penyelesaian sentuhan, kaca penutup dan papan pemacu tersuai. Pendekatan kolaboratif ini membantu mencipta produk siap yang sempurna, mengelakkan keperluan untuk menjejaskan reka bentuk keseluruhan hanya untuk menampung struktur standard yang tidak sesuai.
Sila hubungi kami pada bila-bila masa untuk membincangkan projek anda yang akan datang.
