Bagaimanakah Papan Iklan Antara Muka HDMI Ke TTL Memudahkan Penyepaduan LCD Perindustrian

Untuk projek paparan OEM yang memerlukan penukaran isyarat yang boleh dipercayai,Papan Iklan Antara Muka HDMI Ke TTLdaripadaSKY-TDMmenyediakan cara praktikal untuk menyambungkan sumber video HDMI dengan panel LCD TTL/RGB TFT. Voltan panel boleh larasnya, kawalan lampu latar LED bersepadu, perisian tegar yang boleh disesuaikan dan reka bentuk industri yang padat menjadikannya sesuai untuk peralatan terbenam, terminal HMI, instrumen perubatan, peranti makmal dan aplikasi paparan terhad ruang yang lain.

Papan AD Antara Muka HDMI Ke TTL bertindak sebagai jambatan kawalan antara sumber video HDMI dan panel LCD TFT yang serasi menggunakan isyarat TTL/RGB. Bagi pengeluar peralatan, nilai pengawal jenis ini melangkaui penukaran isyarat asas. Pemilihan voltan panel, pemasaan paparan, pengurusan lampu latar, padanan antara muka, konfigurasi perisian tegar dan kebolehpercayaan PCB semuanya boleh menjejaskan kejayaan sistem paparan terbenam. Penyelesaian SKY-TDM menyokong berbilang konfigurasi antara muka TTL, pelarasan voltan panel 3.3V/5V, kawalan lampu latar LED bersepadu, perisian tegar yang boleh disesuaikan dan input kuasa DC 8–18V. Ciri ini membantu jurutera mengurangkan litar tambahan, memudahkan pendawaian, mempercepatkan penyepaduan LCD dan membangunkan produk paparan industri yang lebih fleksibel.

Jadual Kandungan

1. Apakah Papan Iklan Antara Muka HDMI Ke TTL?
2. Mengapa Penukaran HDMI-ke-TTL Penting untuk Projek LCD TFT?
3. Apakah Ciri Utama untuk Dinilai?
4. Spesifikasi Teknikal Utama
5. Di Mana Papan Boleh Digunakan?
6. Bagaimanakah Jurutera Harus Mendekati Penyepaduan LCD?
7. Bagaimanakah Penyesuaian Meningkatkan Keserasian Projek?
8. Soalan Lazim
9. Kesimpulan dan Sokongan Projek

Apakah Papan Iklan Antara Muka HDMI Ke TTL?

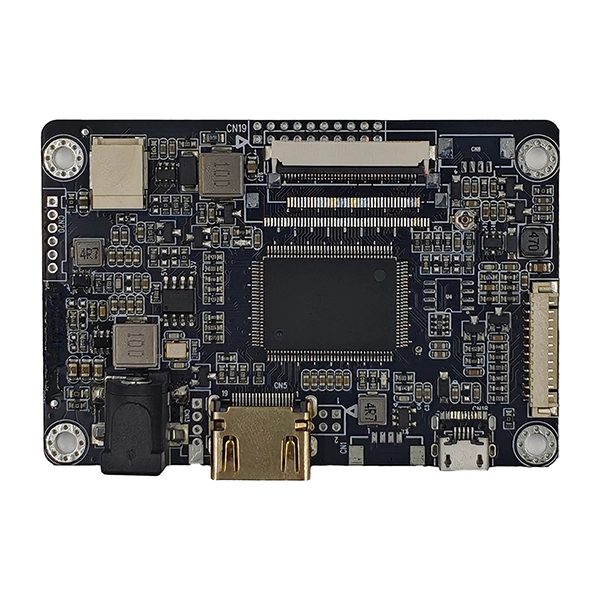

Papan AD Antara Muka HDMI Ke TTL ialah pengawal LCD yang menukar maklumat video daripada sumber HDMI kepada format isyarat yang boleh diproses oleh panel LCD TTL/RGB TFT yang serasi. HDMI digunakan secara meluas oleh komputer, sistem terbenam, pengawal industri dan sumber video digital moden yang lain, manakala banyak panel LCD TFT menggunakan antara muka RGB atau TTL selari.

Tanpa pengawal yang sesuai, jurutera mungkin perlu mereka bentuk semula sistem hos atau membangunkan litar penukaran isyarat tambahan. Papan pengawal khusus menyediakan laluan penyepaduan yang lebih langsung dan boleh menggabungkan pemprosesan isyarat, pengurusan kuasa panel, konfigurasi masa dan kawalan lampu latar dalam satu penyelesaian padat.

Papan Iklan Antara Muka HDMI Ke TTL SKY-TDM direka khusus untuk penyepaduan LCD industri. Menurut spesifikasi produknya, ia menyokong konfigurasi keluaran paparan TTL/RGB, voltan panel 3.3V atau 5V boleh laras, pemacu LED bersepadu, perisian tegar yang boleh disesuaikan dan julat bekalan kuasa 8–18V DC.

Mengapa Penukaran HDMI-ke-TTL Penting untuk Projek LCD TFT?

Penyepaduan paparan selalunya melibatkan lebih daripada memilih LCD dengan dimensi fizikal yang betul. Jurutera juga mesti memadankan sumber video, antara muka, voltan, pemasaan, lampu latar, penyambung dan struktur mekanikal.

Pengawal HDMI-ke-TTL yang sesuai boleh membantu menangani beberapa cabaran penyepaduan biasa:

• Keserasian antara muka:Ia menyediakan sambungan praktikal antara sumber video HDMI dan panel TTL/RGB TFT.
• Padanan kuasa:Voltan panel boleh laras membantu menampung keperluan elektrik LCD yang berbeza.
• Pengurusan lampu latar:Kawalan lampu latar LED bersepadu mengurangkan keperluan untuk litar pemacu yang berasingan.
• Penyesuaian perisian tegar:Masa paparan dan parameter lain boleh disesuaikan untuk model LCD tertentu.
• Pemasangan padat:Susun atur pengawal kecil boleh menjadi berharga apabila ruang kepungan terhad.
• Kecekapan pembangunan:Seni bina pengawal sedia boleh mengurangkan jumlah pembangunan antara muka paparan yang diperlukan oleh pasukan OEM.

Apakah Ciri Utama untuk Dinilai?

1. Berbilang Konfigurasi Antara Muka TTL/RGB

Panel TFT yang berbeza boleh menggunakan penetapan pin FPC dan konfigurasi isyarat yang berbeza. Papan ini menyokong beberapa susunan antara muka, termasuk konfigurasi RGB 40-pin dan 50-pin, memberikan jurutera lebih fleksibiliti apabila memilih panel yang sesuai.

2. Voltan Panel Boleh Laras

Pengawal menyokong voltan keluaran panel 3.3V dan 5V yang boleh dipilih. Ini penting kerana membekalkan voltan yang tidak serasi boleh menyebabkan ketidakstabilan paparan atau berpotensi merosakkan elektronik panel. Pemilihan voltan hendaklah sentiasa disahkan terhadap spesifikasi elektrik pengeluar LCD.

3. Pemacu Lampu Belakang LED Bersepadu

Litar kawalan lampu latar terbina dalam memudahkan seni bina sistem dengan menggabungkan kawalan paparan dan pengurusan lampu latar LED pada papan yang sama. Antara muka lampu latar menyediakan kuasa, ON/OFF dan sambungan berkaitan PWM/Vadj untuk kawalan peringkat sistem.

4. Perisian Tegar Boleh Disesuaikan

Panel LCD memerlukan parameter masa yang sesuai untuk memaparkan imej dengan betul. Penyesuaian perisian tegar boleh meliputi parameter seperti resolusi, pemasaan, orientasi paparan, logo but dan konfigurasi OSD, bergantung pada keperluan projek.

5. Reka Bentuk Berorientasikan Perindustrian

Peralatan industri boleh beroperasi secara berterusan dan mungkin mengalami gangguan elektrik, variasi suhu dan had ruang. Pengawal direka bentuk dengan pengurusan kuasa yang stabil, penghalaan isyarat yang dioptimumkan, dan kejuruteraan yang mementingkan EMI untuk menyokong aplikasi terbenam yang menuntut.

Spesifikasi Teknikal Utama

Jadual berikut meringkaskan spesifikasi utama yang diterbitkan bagi Papan Iklan Antara Muka HDMI Ke TTL:

Jurutera hendaklah mengesahkan spesifikasi elektrik, pemasaan, mekanikal dan penyambung yang lengkap terhadap panel LCD yang dipilih sebelum membuat pesanan atau memulakan pengeluaran besar-besaran.

Di Mana Papan Boleh Digunakan?

Seni bina padat dan antara muka paparan boleh dikonfigurasikan menjadikan Papan Iklan Antara Muka HDMI Ke TTL berguna untuk pelbagai aplikasi terbenam. Kes penggunaan biasa termasuk:

• HMI Perindustrian:Sambungkan komputer industri atau pengawal ke paparan operator TFT yang padat.
• Alat perubatan:Sediakan antara muka paparan untuk peralatan diagnostik, pemantauan dan makmal.
• Peralatan ujian mudah alih:Menyokong paparan padat di mana ruang PCB dan pengurusan kuasa adalah penting.
• Automasi bangunan:Modul paparan pemacu yang digunakan dalam terminal kawalan dan pemantauan.
• Peralatan keselamatan:Integrasikan paparan TFT ke dalam peranti pemantauan dan kawalan padat.
• Terminal terbenam:Sediakan sambungan HDMI-ke-TTL untuk peranti industri dan pintar tersuai.

Aplikasi ini biasanya berkongsi keperluan yang serupa: penghantaran imej yang stabil, keserasian panel yang boleh diramal, pemasangan padat dan pengawal yang boleh disesuaikan dengan konfigurasi LCD akhir.

Bagaimanakah Jurutera Harus Mendekati Penyepaduan LCD?

Projek paparan yang boleh dipercayai harus bermula dengan spesifikasi panel LCD dan bukannya hanya memilih pengawal berdasarkan penyambung input. Semakan keserasian berstruktur boleh menghalang reka bentuk semula yang mahal dalam pembangunan kemudian.

1. Kenal pasti model LCD:Sahkan nombor bahagian panel dan lembaran data yang tepat.
2. Semak antara muka:Sahkan sama ada panel menggunakan konfigurasi pin TTL/RGB yang diperlukan.
3. Sahkan voltan:Padankan tetapan voltan panel pengawal dengan spesifikasi LCD.
4. Sahkan masa:Semak jam piksel, pemasaan mendatar, pemasaan menegak, penyegerakan dan parameter yang berkaitan.
5. Padankan lampu latar:Sahkan voltan LED, arus, keperluan PWM dan konfigurasi penyambung.
6. Semak butiran mekanikal:Sahkan orientasi FPC, kedudukan penyambung, dimensi papan dan keperluan pelekap.
7. Uji pemasangan lengkap:Nilaikan kestabilan imej, gelagat permulaan, kawalan kecerahan, prestasi suhu dan operasi jangka panjang.

Menyediakan lembaran data LCD, aplikasi yang dimaksudkan, sumber input dan kekangan kepungan kepada pembekal pengawal boleh menjadikan proses pemadanan jauh lebih cekap.

Bagaimanakah Penyesuaian Meningkatkan Keserasian Projek?

Papan pengawal standard berguna untuk aplikasi biasa, tetapi produk OEM selalunya mempunyai keperluan yang tidak dapat diselesaikan dengan konfigurasi generik. Oleh itu, penyesuaian perisian tegar dan perkakasan boleh menjadi bahagian penting dalam pembangunan paparan.

SKY-TDM menyediakan pilihan penyesuaian yang boleh termasuk:

• Resolusi LCD dan konfigurasi masa
• Paparan kadar bingkai dan pelarasan parameter imej
• Logo but dan penyesuaian antara muka permulaan
• Konfigurasi menu OSD
• Pelarasan orientasi paparan
• Padanan kabel TTL/RGB dan penyambung FPC
• Kecerahan lampu latar dan pengoptimuman jujukan kuasa
• Penyesuaian skrin sutera PCB dan label peribadi
• Penyesuaian pemasangan mekanikal

Pendekatan ini amat berguna untuk pengilang OEM yang membangunkan peralatan dengan model LCD yang ditentukan, penutup tersuai atau kitaran hayat produk yang panjang. SKY-TDM juga menyediakan keupayaan penyepaduan paparan yang lebih luas meliputi panel sentuh, paparan LCD dan papan pemacu LCD, yang boleh membantu memudahkan penyumberan berbilang komponen.

Soalan Lazim

S1: Panel LCD manakah yang boleh berfungsi dengan Papan Iklan Antara Muka HDMI Ke TTL?

Papan ini direka untuk panel LCD TTL/RGB TFT yang serasi. Keserasian bergantung pada antara muka panel, resolusi, pemasaan, voltan, penyambung dan keperluan lampu latar. Menyediakan model LCD yang tepat membantu pasukan kejuruteraan mengesahkan keserasian.

S2: Bolehkah perisian tegar disesuaikan untuk LCD tertentu?

ya. Perisian tegar boleh disesuaikan mengikut keperluan projek, termasuk pemasaan paparan, resolusi, orientasi, logo permulaan dan tetapan berkaitan OSD.

S3: Adakah papan termasuk pemacu lampu latar?

ya. Pengawal termasuk pemacu lampu latar LED bersepadu, membantu mengurangkan keperluan untuk modul kawalan lampu latar luaran tambahan.

S4: Apakah voltan panel yang disokong oleh pengawal?

Spesifikasi yang diterbitkan menunjukkan pilihan voltan panel 3.3V dan 5V yang boleh dipilih. Tetapan yang betul harus dipilih mengikut spesifikasi pengeluar LCD.

S5: Adakah papan sesuai untuk peralatan industri?

ya. Produk ini direka bentuk untuk aplikasi berorientasikan industri seperti terminal HMI, peralatan perubatan, instrumen makmal, peranti ujian mudah alih dan sistem kawalan terbenam. Julat suhu operasi yang diterbitkan ialah -20°C hingga 80°C.

S6: Bolehkah SKY-TDM menyediakan kabel yang sepadan?

ya. SKY-TDM menyokong antara muka dan padanan kabel untuk projek penyepaduan paparan, termasuk kabel isyarat TTL/RGB tersuai dan sambungan FPC.

S7: Bolehkah pelanggan OEM meminta penjenamaan tersuai?

ya. Penyesuaian yang tersedia boleh termasuk penanda skrin sutera PCB, pembungkusan label peribadi, perisian tegar eksklusif dan keperluan khusus projek yang lain.

Kesimpulan dan Sokongan Projek

Memilih pengawal paparan yang betul boleh mempengaruhi kecekapan dan kebolehpercayaan projek LCD terbenam dengan ketara. Papan AD Antara Muka HDMI Ke TTL menyediakan jambatan praktikal antara sumber video HDMI dan panel TTL/RGB TFT sambil menggabungkan penukaran isyarat, pengurusan kuasa panel, kawalan lampu latar dan konfigurasi perisian tegar dalam penyelesaian padat. Bagi pengeluar OEM, keupayaan untuk menyesuaikan pemasaan, perisian tegar, kabel, penyambung dan butiran mekanikal boleh memudahkan lagi pembangunan produk dan menyokong pengeluaran jangka panjang yang stabil.

Jika anda sedang membangunkan HMI industri, instrumen perubatan, peranti makmal, penguji mudah alih atau produk paparan terbenam yang lain, SKY-TDM boleh membantu menilai model LCD dan keperluan sistem anda. Teroka Papan Iklan Antara Muka HDMI Ke TTL atauhubungi kamidengan lembaran data LCD anda, antara muka yang diperlukan, kuantiti dan keperluan penyesuaian untuk membincangkan penyelesaian pengawal paparan yang sesuai.
