Penyepaduan Sentuhan + Paparan: Penyelesaian Reka Bentuk yang Lebih Cekap untuk Peralatan Layan Diri

Modul LCD + Papan Pemacu LCD + Panel Sentuh + Pelbagai Kabel + Komponen Struktur Mekanikal

Penyepaduan menyeluruh ini telah menjadi keperluan penting untuk projek tersuai, menandakan peralihan daripada pergantungan tradisional pada modul LCD kendiri. Pada masa lalu, kebanyakan projek hanya memerlukan komponen individu, seperti panel sentuh berasingan atau modul LCD kendiri. Walau bagaimanapun, apabila industri berkembang, integrasi sumber telah menjadi faktor penting dalam permulaan projek.

Apabila komponen ini diperoleh dan dipasang daripada pembekal yang berbeza, isu seperti keserasian komponen, susun atur ruang dalaman dan proses pemasangan sering timbul, yang membawa kepada ketidakpadanan produk. Ini adalah cabaran unik yang wujud untuk projek tersuai.

SKY-TDMProduk 's direka terutamanya untuk menangani keperluan projek tersuai dalam aplikasi industri, perubatan, kiosk layan diri dan transit kereta api. Kami menyediakan penyelesaian sentuhan dan paparan bersepadu untuk menyelesaikan isu keserasian dan padanan sepanjang kitaran hayat projek.

Satu Modul Paparan, Pelbagai Fungsi

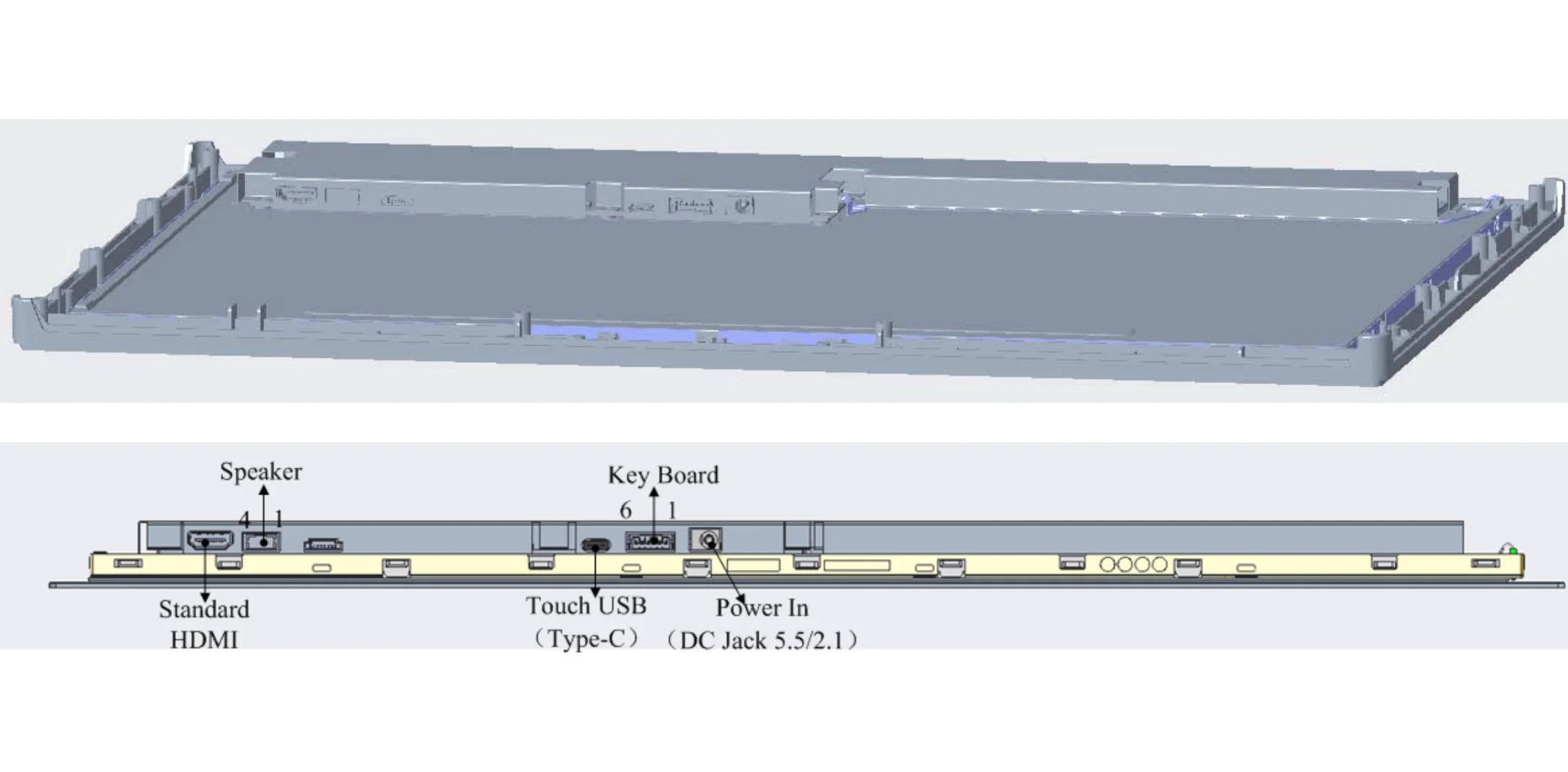

Ini ialah LCD 21.5-inci dengan fungsi sentuhan, menyepadukan modul LCD, panel sentuh kapasitif PCAP dan sistem papan pemacu ke dalam seni bina paparan tunggal. Pelanggan hanya perlu menyediakan bekalan kuasa 12V DC dan isyarat input HDMI untuk meletakkannya ke dalam peralatan mereka, menghapuskan keperluan untuk papan pemacu luaran.

Ciri-ciri Utama:

· Saiz skrin 21.5 inci

· 1920 x 1080 resolusi HD Penuh

· Sentuhan kapasitif 10 mata PCAP

· Antara muka input video HDMI

· Antara muka sentuh USB Jenis-C

· Rawatan permukaan AG (Anti-silau) & AF (Anti-cap Jari) pilihan

· Pembesar suara terbina dalam

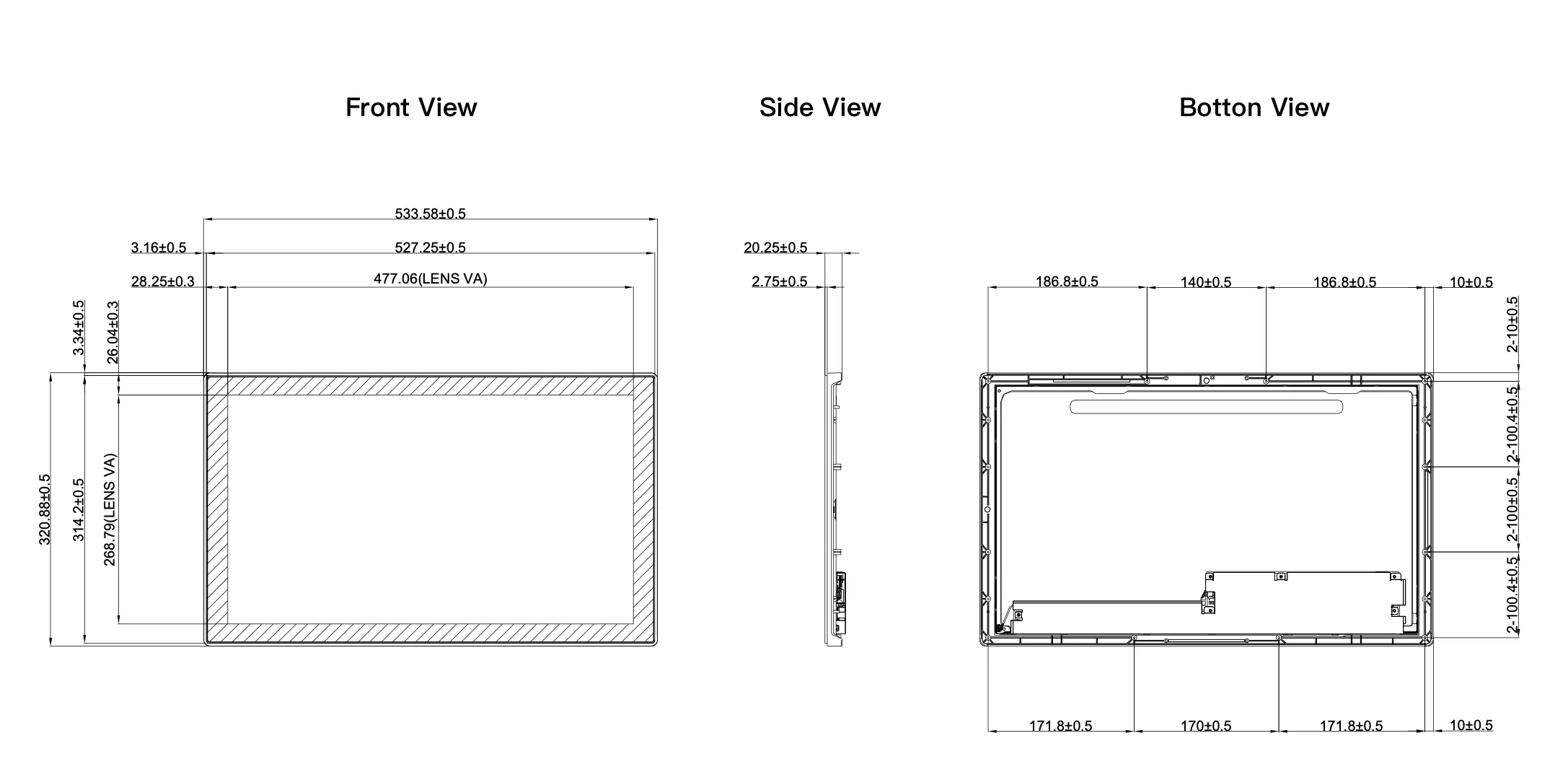

Ia mempunyai penggunaan kuasa biasa 26.26W, dengan dimensi produk keseluruhan 533.58 x 320.88 x 20.25 mm.

Mengapa Penyepaduan Sentuhan + Paparan Penting?

Tujuan teras penyepaduan adalah untuk mengurangkan bilangan komponen kendiri dan memudahkan pemasangan seni bina paparan.

Paparan bersepadu berpotensi menurunkan kos sistem keseluruhan. Mereka membantu meningkatkan kecekapan perolehan komponen, mengurangkan keperluan untuk kabel dan penyambung, menyelaraskan proses pemasangan, mengurangkan usaha penyelarasan kejuruteraan dan memendekkan masa penyepaduan sistem paparan. Penambahbaikan ini berkesan mengurangkan kos buruh tersembunyi. Pengurangan kos sebenar, bagaimanapun, bergantung pada seni bina paparan asal, volum pengeluaran dan keperluan penyesuaian.

Bolehkah Integrasi Membantu Mengurangkan Ketebalan Peralatan?

Ya, ia mewujudkan lebih banyak peluang untuk reka bentuk mekanikal padat. Apabila papan pemacu paparan kendiri perlu dipasang di belakang atau di sebelah panel LCD, ruang tambahan mesti dikhaskan untuk PCB dan kabel.

Dengan menyepadukan terus komponen elektronik paparan yang berkaitan ke dalam seni bina paparan, tidak perlu memperuntukkan ruang untuk papan pemacu dan kabel yang berkaitan.

Pengoptimuman ruang ini amat praktikal untuk terminal layan diri, di mana skrin biasanya dipasang terus pada bahagian hadapan kepungan.

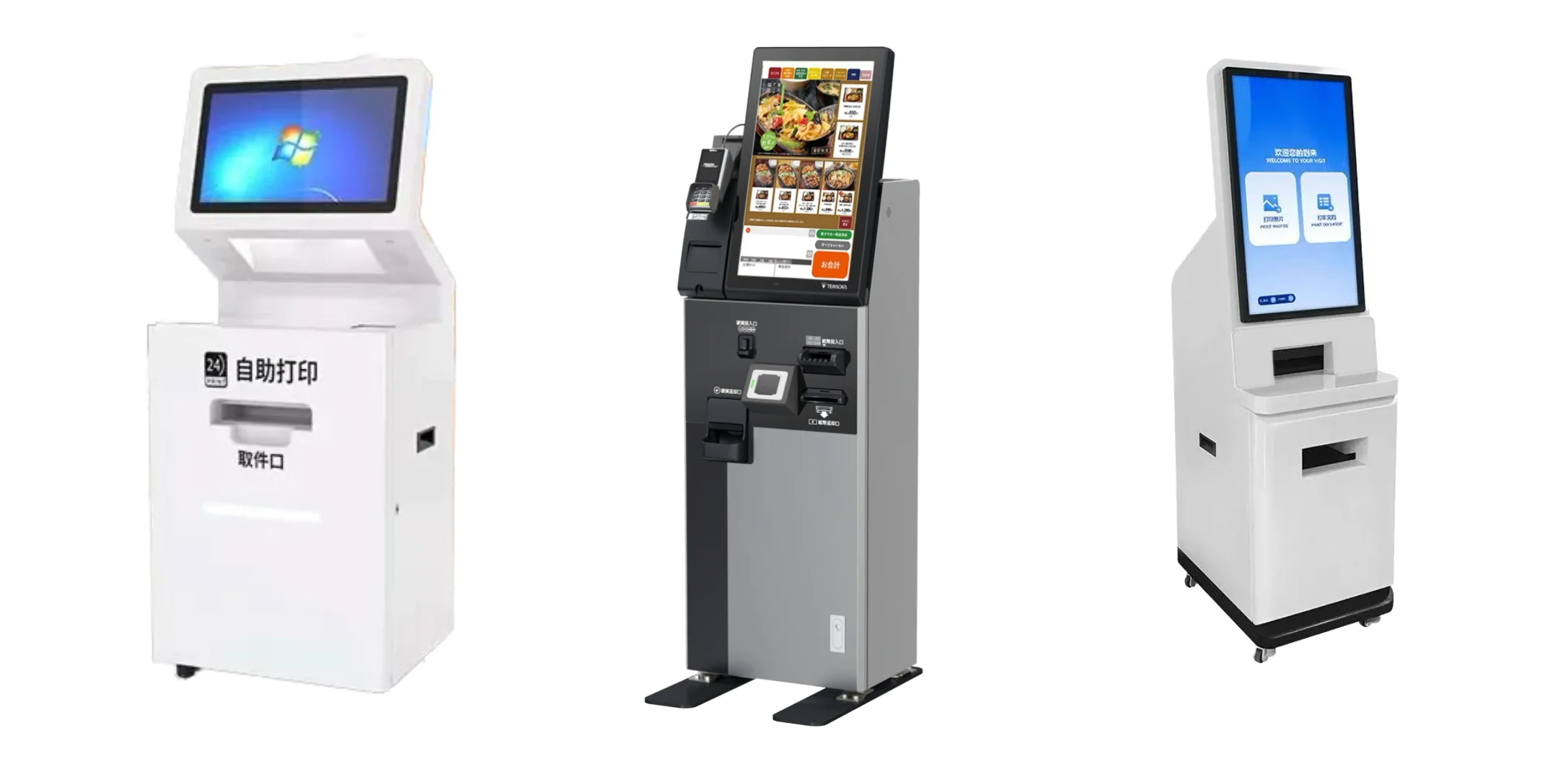

Menyediakan Produk Terminal Layan Diri

Terminal layan diri ialah senario aplikasi yang paling mewakili untuk "Penyatuan Sentuh + Paparan."

Skrin sentuh HD Penuh 21.5-inci menyediakan kawasan paparan yang luas untuk mempersembahkan keseluruhan aliran pengguna dengan lancar: Paparan Menu → Pemilihan Produk → Pengesahan Pesanan → Pembayaran & Penyelesaian → Pencetakan Resit.

Konsep reka bentuk paparan yang sama ini boleh digunakan pada peralatan layan diri yang lain:

· Kios Pesanan Sendiri: Paparan sentuhan yang besar membolehkan pengguna menyemak imbas produk sepenuhnya, mengurus pesanan dan menyelesaikan transaksi tanpa sebarang bantuan kakitangan.

· Terminal Pembayaran: Paparan boleh menyatukan arahan operasi, maklumat transaksi dan interaksi sentuhan ke dalam antara muka tunggal yang menghadap pengguna.

· Mesin Layan Diri: Antara muka sentuh boleh digunakan untuk mempamerkan maklumat produk, kandungan promosi, pemilihan produk dan panduan pembayaran.

· Terminal Tiket & Daftar Masuk: Paparan interaktif boleh membimbing pengguna melalui pemilihan destinasi, pertanyaan tempahan, pencetakan tiket atau prosedur daftar masuk.

· Pencetak Layan Diri: Skrin sentuh boleh memudahkan pemilihan dokumen, pratonton kandungan, tetapan pilihan cetakan dan fungsi pembayaran.

Panel Sentuh dan Modul LCD: Diperolehi daripada Rantaian Bekalan yang Sama

Salah satu cabaran utama dalam membangunkan peralatan skrin sentuh ialah memastikan panel sentuh, modul LCD, pengawal papan pemacu dan struktur mekanikal berfungsi bersama dengan lancar.

Pendekatan bersepadu ini amat sesuai untuk pengeluar peralatan yang dihasilkan secara besar-besaran. Dalam kes sedemikian, ketekalan paparan, kecekapan pemasangan dan penyelarasan rantaian bekalan adalah amat penting. Mengambil produk 21.5-inci kami sebagai contoh, ia menunjukkan bagaimana LCD, panel sentuh dan elektronik pemacu boleh disepadukan ke dalam seni bina modul paparan tunggal. Ia juga memenuhi keperluan kebolehpercayaan dalam pelbagai keadaan, termasuk suhu, getaran, kejutan haba, kitaran kuasa dan ESD.

Bagi pelanggan OEM, reka bentuk produk kolaboratif ini mewakili penyelesaian muktamad. Ini bermakna bahawa dari awal lagi, keseluruhan penyelesaian paparan direka bentuk sebagai sebahagian daripada peralatan, dan bukannya dianggap sebagai komponen LCD terpencil.

Adakah projek baharu anda memerlukan penyelesaian sentuhan dan paparan tersuai?

Sila hubungiSKY-TDM. Pasukan kami akan membantu dengan penilaian dan menyediakan penyelesaian paparan bersepadu yang ideal (LCD + Papan Pemacu + Panel Sentuh) yang disesuaikan untuk projek anda.
