Panel sentuh lebih daripada sekadar permukaan lutsinar. Struktur dalamannya, bahan konduktif, ketepatan pembuatan dan reka bentuk elektrik semuanya menentukan sama ada ia boleh beroperasi dengan pasti dan stabil dalam aplikasi dunia sebenar.
Untuk pengeluar peralatan industri, memilih panel sentuh industri yang betul melangkaui sekadar membandingkan saiz atau antara muka skrin. Untuk memastikan operasi yang stabil dalam persekitaran yang kompleks, adalah penting untuk memahami bagaimana prinsip kerja, proses pembuatan dan reka bentuk struktur panel sentuh memberi kesan kepada ketahanan, ketepatan dan kestabilan operasi jangka panjang produk.
SKY-TDMterutamanya menyediakan penyelesaian panel sentuh tersuai untuk sistem kawalan industri, peralatan perubatan, elektronik automotif, kiosk layan diri dan aplikasi lain yang memerlukan interaksi mesin manusia yang boleh dipercayai.
Portfolio produk kami termasuk panel sentuh Unjuran Kapasitif (PCAP), serta panel sentuh rintangan 4-wayar, 5-wayar dan 8-wayar. Setiap teknologi menampilkan prinsip kerjanya yang unik, reka bentuk struktur dan proses pembuatan, menjadikannya sesuai untuk kawasan aplikasi yang berbeza.
Panel sentuh PCAP (Projected Capacitive) mencapai kawalan sentuhan yang tepat dengan mengesan perubahan dalam medan elektrik, manakala panel sentuh rintangan mencapai ini dengan mengesan variasi isyarat elektrik yang disebabkan oleh sentuhan fizikal antara lapisan konduktif.
Walaupun kedua-dua teknologi membenarkan pengguna berinteraksi secara langsung dengan paparan, ia berbeza dengan ketara dari segi bahan, konfigurasi elektrod dan proses pemasangan.

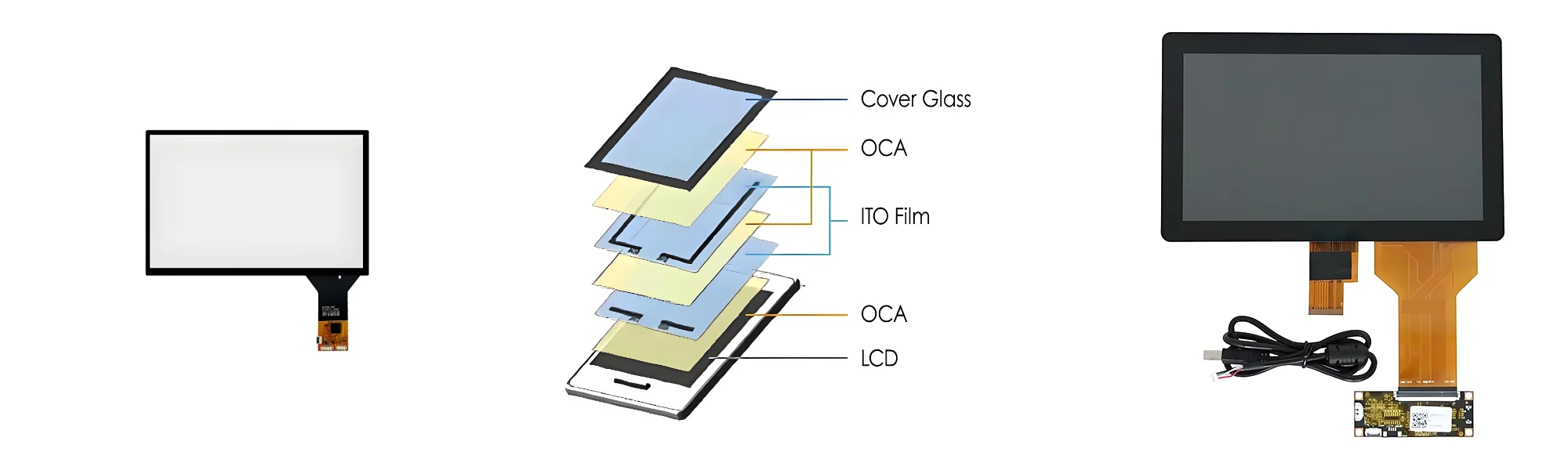

Struktur panel sentuh PCAP terdiri daripada komponen berikut:
● Kaca penutup atau komponen permukaan penutup lain yang sesuai
● Lapisan elektrod konduktif lutsinar
● Bahan penebat dan sokongan (cth., OCA, SCA)
● Litar Bercetak Fleksibel (FPC)
● Papan pengawal skrin sentuh
Setiap konfigurasi menawarkan pertukaran yang berbeza antara prestasi optik, sifat mekanikal, ketebalan dan kos, menjadikannya boleh disesuaikan dengan pelbagai senario aplikasi.

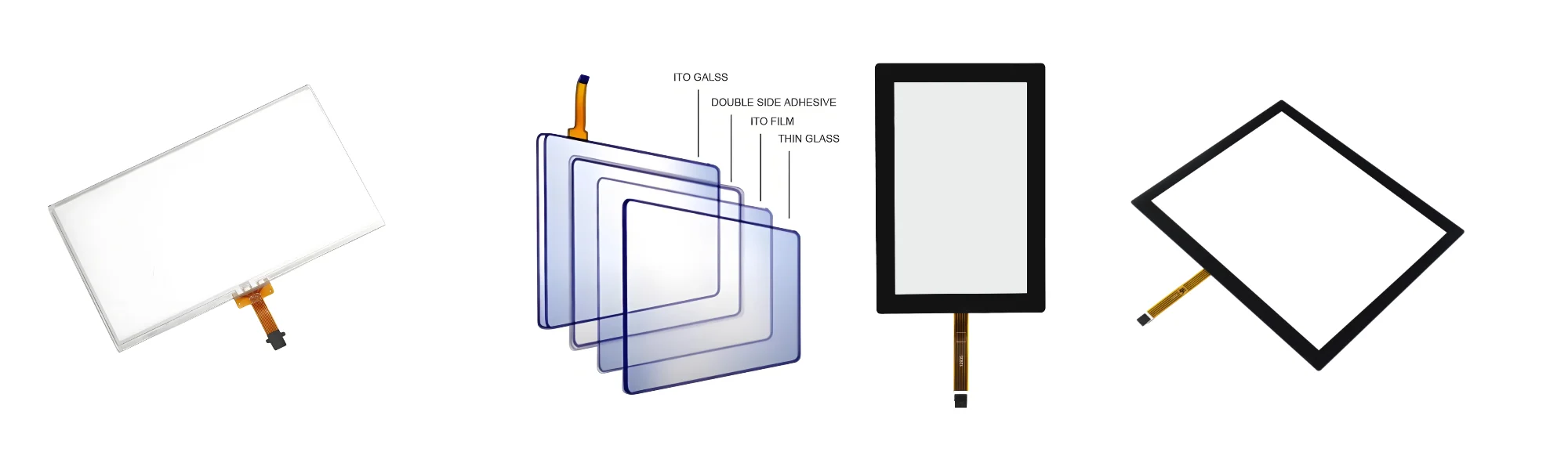

Struktur panel sentuh rintangan biasanya terdiri daripada dua lapisan konduktif yang dipisahkan oleh titik pengatur jarak penebat mikroskopik.
Lapisan atas biasanya merupakan filem fleksibel yang disalut dengan bahan konduktif lutsinar, manakala lapisan bawah adalah kaca atau substrat lain dengan salutan konduktif.
Apabila pengguna menekan permukaan skrin, lapisan atas berubah bentuk untuk membuat sentuhan dengan lapisan konduktif bawah. Pengawal kemudian mengukur isyarat elektrik yang terhasil untuk menentukan lokasi sentuhan yang tepat.
Bergantung pada keperluan reka bentuk tertentu, ia juga mungkin termasuk salutan pelindung, pita tepi, kabel fleksibel dan komponen sokongan mekanikal.
Prinsip kerja berasaskan tekanan ini bukan sahaja membenarkan skrin sentuh rintangan menyokong operasi tangan kosong tetapi juga menjadikannya serasi dengan operasi bersarung tangan dan penggunaan stylus atau objek keras yang sesuai.
Pembuatan panel sentuh kapasitif PCAP memerlukan kawalan tepat ke atas kesan konduktif, permukaan optik, ketepatan penjajaran dan sambungan elektrik.
Walaupun proses pembuatan berbeza-beza bergantung pada bahan sensor dan reka bentuk struktur, peringkat pengeluaran utama biasanya termasuk langkah-langkah berikut.
Proses pembuatan melibatkan pemeriksaan kaca penutup, substrat sensor, bahan konduktif lutsinar, Litar Bercetak Fleksibel (FPC), pita pelekat dan komponen lain. Kualiti bahan secara langsung memberi kesan kepada kejelasan optik, prestasi elektrik, kebolehpercayaan laminasi, dan kekuatan mekanikal produk akhir. Untuk projek perindustrian, pemilihan bahan ditentukan berdasarkan persekitaran operasi peralatan dan keperluan mekanikal.
Bergantung pada keperluan reka bentuk, kaca penutup menjalani proses seperti pemotongan, pengisaran tepi, penggerudian, penggilap dan pengukuhan kimia. Sempadan bersaringan sutera tersuai, logo, corak hiasan dan ciri pelekap juga boleh digunakan. Tertakluk kepada keserasian bahan dan reka bentuk yang dipilih, rawatan permukaan seperti Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF), dan salutan anti-kotoran boleh digunakan. Rawatan ini membantu skrin sentuh menyesuaikan diri dengan keadaan pencahayaan yang berbeza, prosedur pembersihan dan keperluan estetik.
Penderia kapasitif mengandungi elektrod konduktif lutsinar yang disusun dalam tatasusunan khusus untuk mengesan perubahan kemuatan. Corak surih elektrod dan reka bentuk penghalaan menentukan cara isyarat sentuhan dikesan dan dihantar ke pengawal.
Bergantung pada teknologi penderia, proses pembuatan mungkin melibatkan etsa fotolitografi, pemprosesan laser, percetakan atau kaedah lain yang sesuai. Ketepatan pengeluaran adalah kritikal, kerana kecacatan pada kesan konduktif boleh menjejaskan prestasi sentuhan dan konsistensi produk secara negatif.
Penderia mesti disambungkan secara elektrik kepada pengawal sentuh melalui FPC. Proses ikatan memerlukan penjajaran yang tepat dan keadaan pemprosesan terkawal. Sambungan elektrik yang boleh dipercayai membantu meminimumkan kegagalan sambungan dan memastikan komunikasi yang stabil antara penderia dan pengawal.
Kaca penutup dan sensor dilaminasi bersama menggunakan pelekat lutsinar yang sesuai. Kualiti pelapis secara langsung mempengaruhi penampilan produk, prestasi optik dan integriti mekanikal. Semasa pengeluaran, habuk, buih, sisihan penjajaran, dan kecacatan pelekat mesti dikawal dengan ketat.
Panel sentuh kapasitif PCAP yang telah siap menjalani pemeriksaan untuk penampilan, tindak balas sentuhan, kesinambungan elektrod dan keserasian dengan pengawal sasaran. Untuk projek tertentu, ujian tambahan mungkin termasuk prestasi berbilang sentuhan, operasi tangan bersarung tangan, operasi gangguan air, operasi suhu lebar dan ujian Keserasian Elektromagnet (EMC).
Pemilihan bahan haruslah berdasarkan senario aplikasi untuk mengelakkan terlalu banyak kejuruteraan dan peningkatan kos yang tidak perlu. Ujian lanjutan ini tidak boleh dianggap sebagai konfigurasi standard untuk setiap panel sentuh PCAP.
Panel sentuh rintangan 4 wayar biasanya terdiri daripada filem konduktif atas yang fleksibel dan substrat konduktif bawah, dipisahkan oleh titik pengatur jarak penebat.
Dalam reka bentuk biasa, substrat bawah membawa elektrod paksi X, manakala filem atas membawa elektrod paksi Y. Apabila tekanan membawa kedua-dua permukaan konduktif bersentuhan, pengawal menggunakan voltan pada set elektrod yang sepadan dan mengukur isyarat yang terhasil untuk mengira koordinat sentuhan. Proses pembuatan secara amnya termasuk:
● Penyediaan Bahan: Memilih filem PET, substrat konduktif, bahan pengatur jarak, pita pelekat dan Litar Bercetak Fleksibel (FPC) berdasarkan spesifikasi panel.
● Pemprosesan Lapisan Konduktif: Menggunakan proses pembuatan yang sesuai untuk mengarang permukaan perintang dan elektrod.
● Pembentukan Titik Spacer: Mencetak titik penebat seragam pada substrat konduktif untuk memastikan lapisan konduktif kekal terpisah apabila panel tidak ditekan.
● Penyaringan sutera dan Pemprosesan Persisian: Menghasilkan sempadan hiasan, corak penebat atau ciri khusus lain seperti yang diperlukan.
● Laminasi dan Pemasangan: Menjajarkan dan memasang filem atas dan substrat bawah sambil mengekalkan jarak dan ciri mekanikal yang diperlukan.
● Sambungan dan Pemeriksaan FPC: Melengkapkan sambungan elektrik, diikuti dengan pemeriksaan untuk koordinat, rintangan, rupa dan kefungsian.
Panel sentuh rintangan 4 wayar ialah penyelesaian yang sangat kos efektif.
Panel sentuh rintangan 5-wayar mempunyai konfigurasi elektrod yang berbeza berbanding dengan versi 4-wayar. Dalam reka bentuk biasa, substrat konduktif bawah berfungsi sebagai permukaan penderiaan, dengan elektrod di empat penjuru mewujudkan medan elektrik pengukuran, manakala filem konduktif atas terutamanya bertindak sebagai lapisan pengesan voltan.
Panel sentuh rintangan 8-wayar dibina berdasarkan seni bina 4-wayar tradisional dengan menambah sambungan tambahan untuk mencapai ukuran elektrik yang lebih stabil.
Memilih skrin sentuh yang sesuai bergantung pada senario aplikasi tertentu:
Panel sentuh rintangan 4-wayar paling sesuai untuk aplikasi dengan kekangan kos yang ketat.
Panel sentuh rintangan 5 wayar sangat sesuai untuk aplikasi industri yang melibatkan operasi frekuensi tinggi, sentuhan kerap dan jangka hayat perkhidmatan yang panjang.
Panel sentuh rintangan 8-wayar sesuai untuk persekitaran yang keras di mana kestabilan unggul diperlukan.

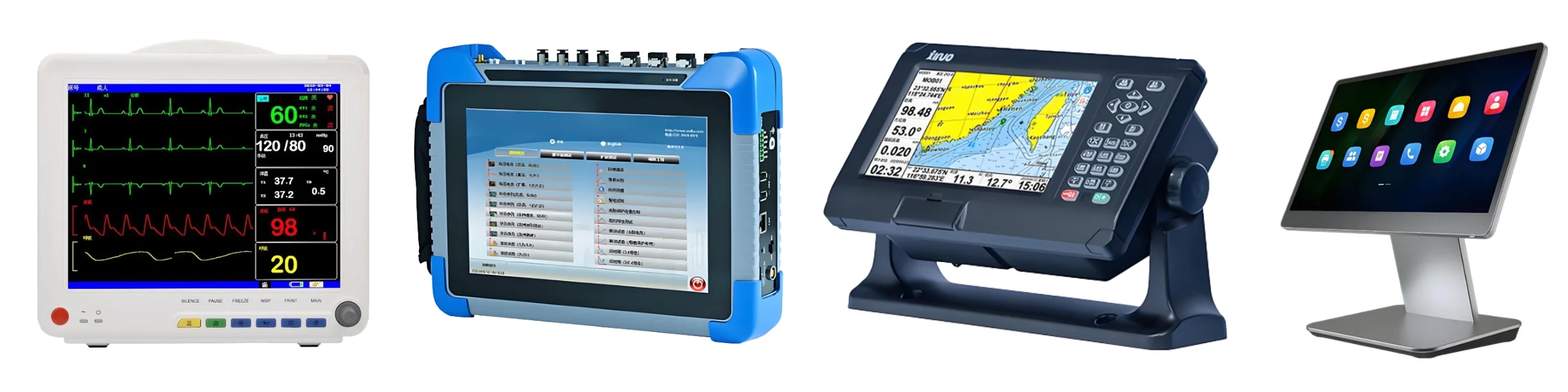

Persekitaran industri yang berbeza mempunyai keperluan yang berbeza-beza untuk gabungan prestasi sentuhan, ketahanan, kualiti optik dan fleksibiliti operasi.
Automasi Perindustrian dan Antara Muka Mesin Manusia (HMI)
Panel kawalan industri biasanya memerlukan tindak balas sentuhan yang stabil, operasi yang boleh dipercayai dan keserasian dengan sistem kawalan peralatan.
Skrin sentuh PCAP sesuai untuk antara muka yang memerlukan permukaan kaca, operasi intuitif dan keupayaan berbilang sentuhan. Sebaliknya, teknologi perintang sesuai untuk aplikasi yang memerlukan input berasaskan tekanan atau keserasian dengan pelbagai sarung tangan dan stylus.
Peralatan Perubatan
Instrumen perubatan memerlukan permukaan yang mudah dibersihkan, dimensi mekanikal yang dikawal dan tindak balas sentuhan yang boleh dipercayai.
Panel sentuh PCAP menampilkan reka bentuk panel hadapan kaca yang licin, manakala panel perintang sangat sesuai untuk instrumen di mana input tekanan dan keserasian dengan alat penunjuk khusus adalah keutamaan.
Kiosk Layan Diri dan Peralatan Industri
Kiosk layan diri, mesin layan diri, pencetak dan antara muka peralatan mungkin memerlukan kaca penutup tersuai, dimensi pelekap, penghalaan FPC dan keserasian pengawal.
Panel sentuh PCAP memberikan pengalaman pengguna moden, manakala teknologi perintang lebih sesuai untuk aplikasi dengan keperluan input khusus atau kekangan kos yang ketat.
Pengangkutan dan Peralatan Luar
Sistem kereta api, elektronik marin, stesen pengecasan dan terminal kawalan luar sering menghadapi cabaran seperti turun naik suhu, kelembapan, getaran atau cahaya ambien yang tinggi.
Dalam aplikasi ini, skrin sentuh mesti dinilai sebagai sebahagian daripada sistem keseluruhan. Faktor seperti kaca penutup, reka bentuk pengedap, pelekat, tetapan pengawal, kecerahan paparan dan kaedah pelekap mekanikal semuanya mempengaruhi kebolehpercayaan keseluruhan.
Sama ada menggunakan PCAP atau teknologi perintang, seseorang tidak boleh menganggap bahawa mereka sememangnya mempunyai keupayaan perlindungan kalis air, boleh dibaca cahaya matahari atau alam sekitar tanpa reka bentuk dan pengesahan yang betul.
Apabila memilih pembekal yang sesuai, adalah disyorkan untuk mempertimbangkan faktor berikut:
● Pengalaman dalam PCAP dan struktur panel sentuh rintangan
● Ketersediaan konfigurasi rintangan 4-wayar, 5-wayar dan 8-wayar
● Keupayaan dalam pemilihan bahan dan penyesuaian struktur
● Kawalan proses ke atas fabrikasi penderia, saringan sutera, laminasi dan pemasangan
● Keserasian dengan FPC dan pengawal sentuh
● Ketepatan dimensi, bersama-sama dengan rekod dan prosedur kawalan kualiti yang komprehensif
● Sokongan prototaip dan konsistensi pengeluaran besar-besaran
● Kecekapan komunikasi teknikal dan keupayaan bekalan jangka panjang
Kami menyediakan penyelesaian panel sentuh tersuai untuk projek OEM dan ODM, membantu pelanggan dalam menilai secara menyeluruh struktur panel sentuh, bahan, dimensi, sambungan elektrik dan keperluan aplikasi.
Sama ada anda memerlukan panel sentuh kapasitif PCAP atau panel sentuh rintangan 4-wayar, 5-wayar dan 8-wayar, kami boleh memilih penyelesaian mekanikal optimum yang memenuhi keperluan fungsian, mekanikal dan persekitaran peralatan anda.
Selamat datang untuk menghubungiSKY-TDMuntuk membincangkan panel sentuh kapasitif PCAP, panel sentuh rintangan 4-wayar, 5-wayar dan 8-wayar, dan biarkan kami menyesuaikan penyelesaian panel sentuh untuk projek anda yang seterusnya.
