Peralatan industri selalunya memerlukan antara muka video yang berbeza bergantung pada platform perkakasan pelanggan. Papan pengawal LCD tradisional biasanya hanya menyokong satu antara muka panel, memaksa jurutera untuk mereka bentuk semula perkakasan atau membeli beberapa papan pengawal untuk projek yang berbeza.

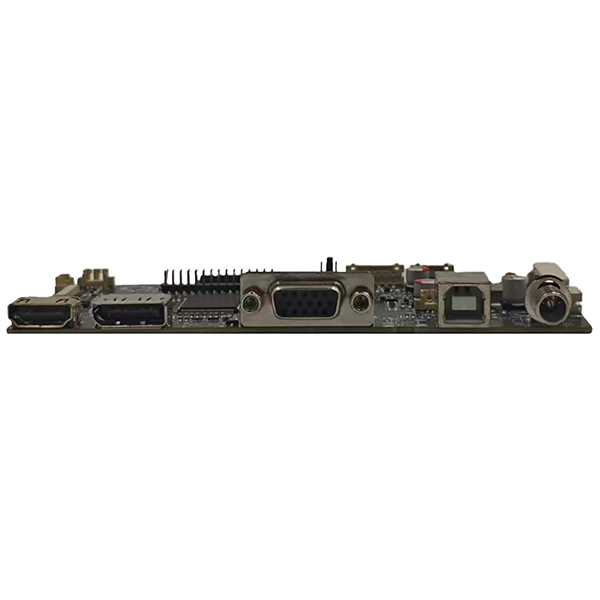

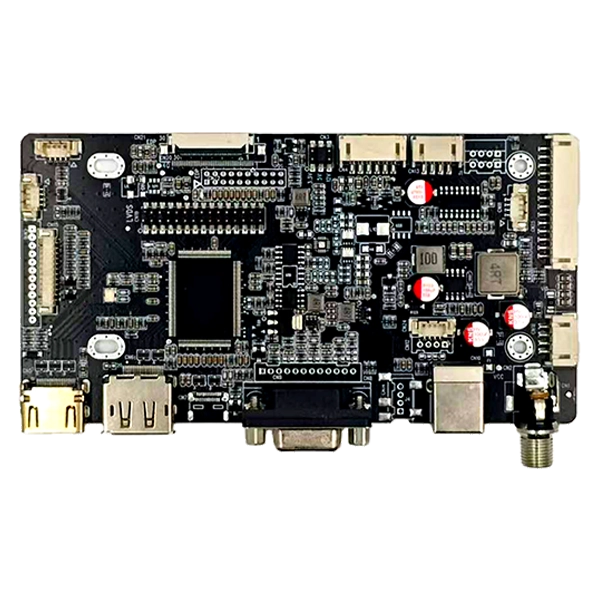

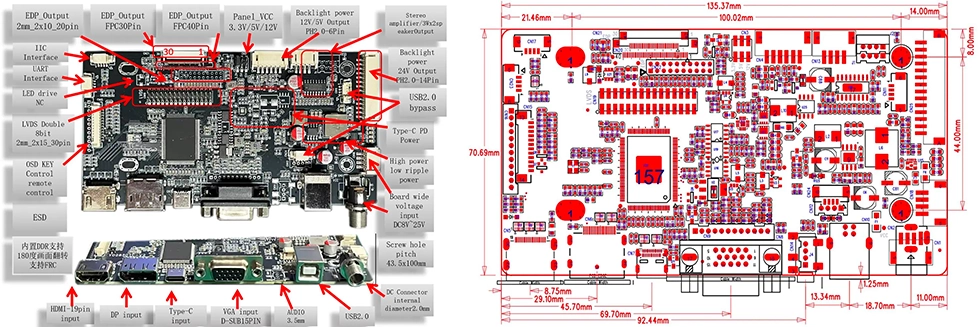

SKY-TDM'sHDMI dan DP dan VGA dan Jenis C Ke Papan Iklan Antara Muka EDP LVDSmenghapuskan batasan ini dengan menyepadukanHDMI, DisplayPort, VGA dan USB Type-Cinput video bersama-sama denganLVDS dan eDPpaparan output pada PCB gred industri tunggal.
Sama ada anda sedang membangunkan HMI baharu, menaik taraf peralatan warisan atau menyepadukan paparan terbenam ke dalam jentera perindustrian, satu papan pengawal menyokong berbilang konfigurasi LCD sambil mengurangkan masa kejuruteraan, kos inventori dan kerumitan produk.
Direka bentuk untuk aplikasi industri jangka panjang, papan memberikan kualiti imej yang stabil, pilihan kuasa yang fleksibel dan antara muka persisian yang komprehensif untuk pengeluar peralatan OEM dan penyepadu sistem.
Papan Iklan Antara Muka ini menyepadukan berbilang pilihan input dan serasi sepenuhnya dengan sumber video paling biasa hari ini:HDMI, DisplayPort (DP), VGA dan USB Type-C (Mod Alt DP). Ini membolehkan pelanggan bertukar dengan lancar antara platform hos yang berbeza tanpa memerlukan papan penukar tambahan.
Papan AD Antaramuka EDP HDMI dan DP dan VGA dan Jenis C Ke LVDS ini serasi sepenuhnya dengan kedua-dua piawaian antara muka LCD arus perdana. Pilihan output paparan yang tersedia termasuk dwi-saluran 8-bit LVDS, 20-pin eDP, 30-pin eDP FPC dan 40-pin eDP FPC. Ia amat sesuai untuk pelbagai jenis modul LCD TFT industri, daripada skrin 7-inci kepada paparan berformat besar.
Tidak seperti papan paparan gred pengguna, Papan AD Antara Muka EDP HDMI dan DP dan VGA dan Jenis-C Ke LVDS EDP ini direka khusus untuk aplikasi industri yang berspesifikasi tinggi dan menuntut. Ciri perkakasan terasnya termasuk voltan masukan DC yang luas (8V-25V), reka bentuk kuasa industri riak rendah, perlindungan ESD (Electrostatic Discharge) yang dipertingkatkan, dan penggunaan komponen gred industri untuk memastikan operasi stabil jangka panjang. Ia amat sesuai untuk persekitaran yang kompleks seperti tetapan luar dan keadaan suhu tinggi, menjamin kestabilan paparan yang konsisten.
Papan AD Antaramuka EDP HDMI dan DP dan VGA dan Jenis C Ke LVDS ini digunakan secara meluas dalam produk industri yang beroperasi dalam persekitaran yang kompleks. Senario aplikasi biasa termasuk terminal HMI industri, monitor sentuh bingkai terbuka, antara muka mesin CNC, peralatan diagnostik perubatan dan sistem penglihatan mesin.
Setiap projek paparan adalah unik. Kami menyediakan perkhidmatan sokongan teknikal yang komprehensif, termasuk pengesahan keserasian panel LCD, pengoptimuman perisian tegar, pengubahsuaian EDID (Extended Display Identification Data), penalaan parameter lampu latar, reka bentuk kabel LVDS dan eDP tersuai, dan pencetakan logo PCB. Sama ada projek anda memerlukan papan pengawal standard atau penyelesaian tersuai sepenuhnya, SKY-TDM menyampaikan sokongan kejuruteraan profesional pada setiap peringkat kitaran hayat produk.
| item | Spesifikasi |
| Input Video | HDMI, DisplayPort(DP), VGA, Jenis-C |
| Paparan Output | LVDS, eDP (20pin/30pin/40pin) |
| Voltan Panel | 3.3V/5V/12V |
| Output Lampu Latar | 5V/12V/24V |
| Audio | Penguat 3W x 2 |
| Voltan Masukan | 8~28V |
| Suhu Operasi | -20°C hingga 80°C |
| Pin | Isyarat | Pin | Isyarat |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Isyarat | Pin | Isyarat |
| 1 | NC | 2 | GND |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | GND | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | GND |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | GND | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | GND |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | GND | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | NC |
| 23 | GND | 24 | GND |
| 25 | GND | 26 | GND |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| Pin | Isyarat | Pin | Isyarat |
| 1 | NC | 2 | GND |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | GND | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | GND |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | GND | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | NC |
| 15 | GND | 16 | GND |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| Pin | Isyarat | Pin | Isyarat |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | GND | 4 | GND |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | GND | 14 | GND |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | GND | 18 | GND |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| Pin | Isyarat |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | HIDUP/MATI |
| 5 | +12V/5V |
| 6 | +12V/5V |
Bekalan perkakasan hanyalah asas; perkhidmatan adalah jaminan untuk kejayaan jangka panjang. SKY-TDM komited untuk mempercepatkan pelancaran projek anda dan menyelesaikan sepenuhnya cabaran rantaian bekalan anda. Kami menyediakan sokongan teras berikut:
- Kitaran Hayat Produk Panjang:Keupayaan pengeluaran besar-besaran yang stabil dan boleh dipercayai.
- Sokongan Teknikal Komprehensif:Bantuan dengan ujian keserasian LCD dan kabel isyarat tersuai.
- Model Pengeluaran Fleksibel:MOQ rendah (Kuantiti Pesanan Minimum) dan tindak balas teknikal yang cepat.
- Penyelesaian Paparan Semua-dalam-Satu:Skrin sentuh dan panel LCD dihantar sebagai set yang dipadankan untuk memenuhi pelbagai keperluan.
A: Ya. Ia serasi dengan panel LCD TFT gred industri yang menampilkan antara muka LVDS atau eDP. Kami boleh mengesyorkan penyambung dan perisian tegar yang sesuai berdasarkan model panel khusus anda.
A: Lembaga menyokongHDMI, DisplayPort, VGA dan USB Type-C(dengan Mod Alt DP), memastikan keserasian luas dengan pelbagai komputer industri dan sistem terbenam.
A: Ya. Kami menawarkan perkhidmatan penyesuaian perisian tegar yang komprehensif, termasuk pelarasan masa, konfigurasi EDID (Extended Display Identification Data), penyesuaian logo but dan pengoptimuman parameter panel.
A: Papan pengawal menyokong julat input DC yang luas8V hingga 25V, menjadikannya sangat serasi dengan sistem bekalan kuasa industri 12V dan 24V.
A: Ya. Kami mengeluarkan kabel LVDS tersuai, kabel eDP FPC, kabel lampu latar dan abah kuasa untuk memastikan integrasi palam dan main untuk pelanggan kami.
A: Ya. Kami menyokong pencetakan logo skrin sutera PCB, penyesuaian perisian tegar, pengubahsuaian penyambung, pemasangan kabel dan perkhidmatan pembangunan ODM yang lengkap.
A: Output LVDS menyokong sehingga1920×1080 @ 60Hz(dwi-saluran 8-bit). output eDP menyokong sehingga3840×2160 @ 60Hz(4K UHD), bergantung pada spesifikasi panel dan kualiti kabel. Untuk aplikasi 4K, kami mengesyorkan menggunakan antara muka eDP untuk lebar jalur yang optimum.
A: Ya. Papan menyokong putaran imej 180° melalui konfigurasi perisian tegar. Untuk putaran 90°/270° (mod potret), kami boleh menyesuaikan perisian tegar berdasarkan panel dan keperluan aplikasi anda. Sila nyatakan keperluan orientasi anda semasa membuat pesanan.
Mencari yang boleh dipercayaiHDMI dan DP dan VGA dan Jenis C Ke Papan Iklan Antara Muka EDP LVDSuntuk projek paparan terbenam anda yang seterusnya?
Untuk mengesyorkan penyelesaian yang paling sesuai, sila berikan maklumat berikut semasa membuat pertanyaan:
- Nombor model panel LCD
- Antara muka input video yang diperlukan (HDMI, DP, VGA atau USB Type-C)
- Voltan kuasa input
- Keperluan lampu latar
- Anggaran kuantiti tahunan
- Keperluan penyesuaian OEM atau perisian tegar
Pasukan kejuruteraan kami akan menyemak spesifikasi anda dan menyediakan penyelesaian yang serasi, pengesyoran teknikal dan sebut harga dalam masa 24 jam perniagaan.
