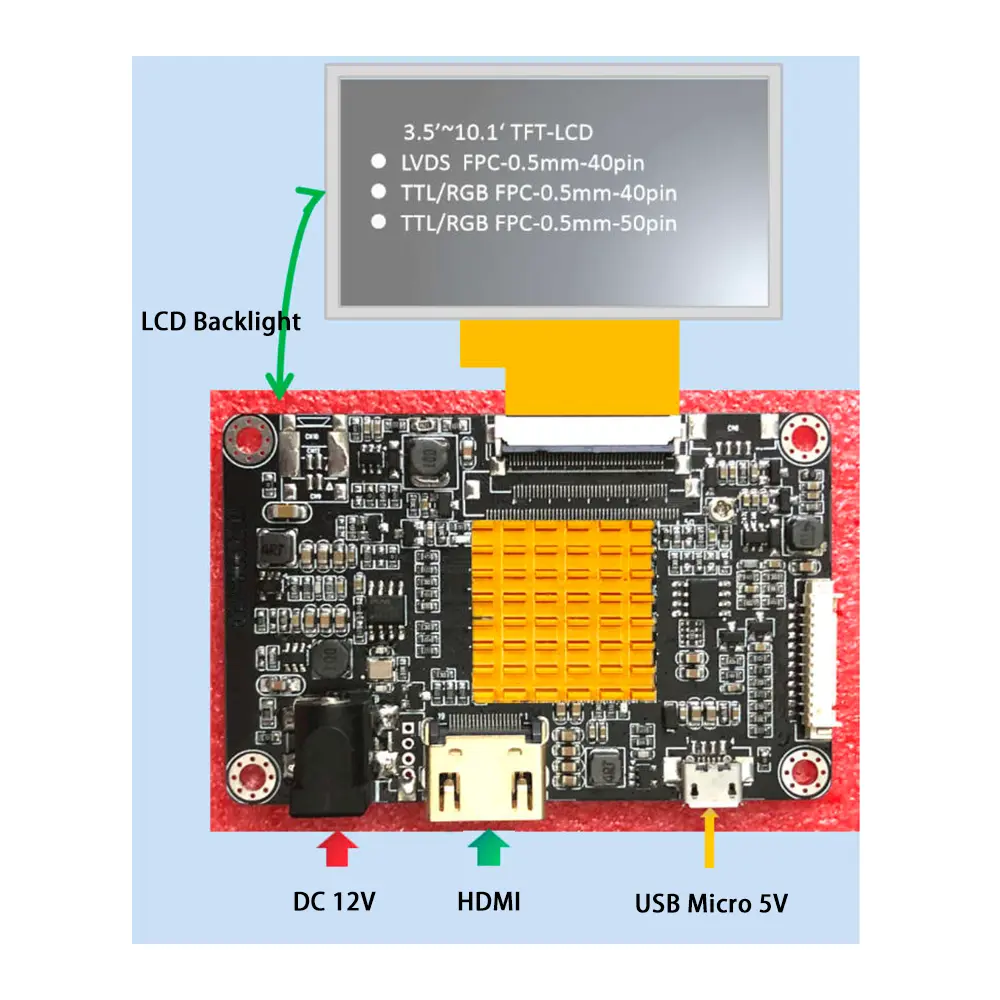

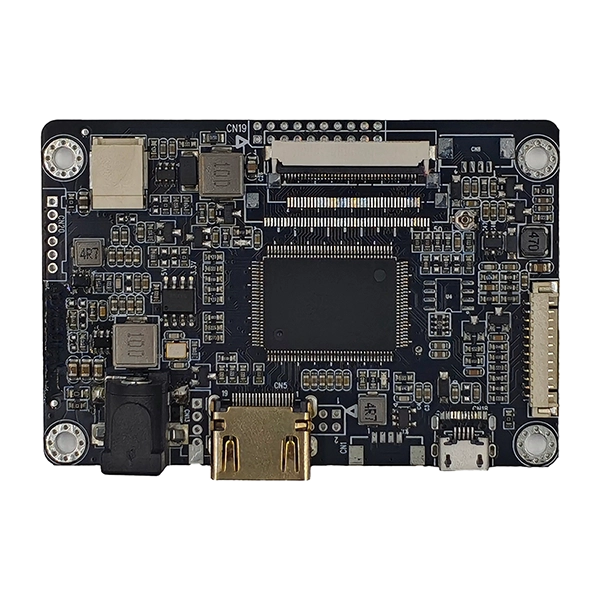

Memilih pengawal paparan untuk peralatan industri memerlukan lebih daripada sekadar menukar isyarat video. Kestabilan jangka panjang, keserasian dengan panel LCD yang berbeza, penyesuaian fleksibel dan sokongan teknikal yang boleh dipercayai adalah sama penting. SKY-TDMPapan AD Antara Muka HDMI ke TTLtelah dibangunkan khusus untuk pengilang OEM yang mencari penyelesaian kawalan paparan yang boleh dipercayai untuk LCD TFT industri.
Direka bentuk sekitar seni bina gred industri, pengawal ini menukar isyarat HDMI standard kepada output TTL/RGB, membolehkan sistem terbenam moden memacu pelbagai panel LCD TFT. Papan ini menyokong pelbagai antara muka TTL termasuk konfigurasi FPC yang berbeza, voltan bekalan panel boleh laras, kawalan lampu latar LED bersepadu dan parameter pemasaan yang boleh disesuaikan, menjadikannya sesuai untuk modul LCD standard dan tersuai.
Tidak seperti papan pengawal paparan pengguna, penyelesaian ini direka bentuk untuk operasi berterusan dalam persekitaran industri yang mencabar. Pengurusan kuasa yang stabil, integriti isyarat yang dioptimumkan, dan penghalaan PCB yang direka dengan teliti meminimumkan EMI dan memastikan penghantaran imej yang boleh dipercayai walaupun dalam aplikasi bising elektrik.
Bagi pengeluar peralatan, fleksibiliti pembangunan adalah sama penting. SKY-TDM menyediakan penyesuaian perisian tegar, penalaan parameter paparan, reka bentuk kabel, pengubahsuaian penyambung, penyesuaian OSD, konfigurasi logo dan pengoptimuman paparan mengikut keperluan pelanggan. Sama ada menyepadukan terminal pegang tangan 5 inci atau panel pengendali industri yang lebih besar, jurutera boleh mengurangkan reka bentuk semula perkakasan sambil mempercepatkan pembangunan produk.
Disokong oleh pengalaman SKY-TDM dalam penyelesaian LCD industri, pelanggan menerima sokongan kejuruteraan komprehensif daripada pemilihan panel melalui pengeluaran, memastikan keserasian, kitaran hayat produk yang panjang dan bekalan yang stabil untuk projek perindustrian.
- Kestabilan Gred Perindustrian Tulen:Pengurusan kuasa yang dioptimumkan dan reka bentuk litar anti-EMI menentang gangguan persekitaran industri, menyokong operasi stabil berterusan 24/7 tanpa herotan skrin atau keciciran isyarat.
- Penukaran HDMI-TTL Plug-and-Play:Merapatkan sumber isyarat HDMI moden dan skrin TTL/RGB TFT tradisional, serasi dengan hos kawalan industri arus perdana, sistem terbenam dan peranti PC.
- Reka Bentuk Boleh Laras Dwi Voltan:Voltan keluaran panel 3.3V/5V yang boleh ditukar secara bebas, menyesuaikan diri dengan spesifikasi panel LCD TFT yang berbeza tanpa modul penyesuai tambahan.
- Pemacu Lampu Belakang Bersepadu:Litar kawalan lampu latar LED profesional atas kapal menyokong pelarasan kecerahan, menghapuskan keperluan untuk modul pemacu lampu latar luaran dan memudahkan pendawaian sistem.

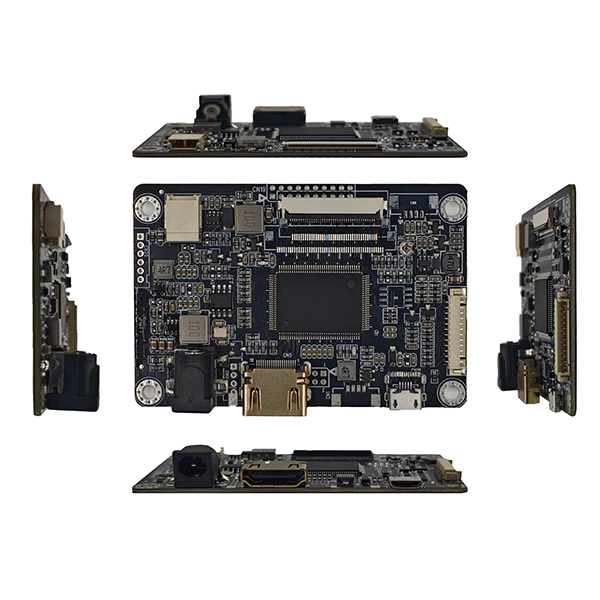

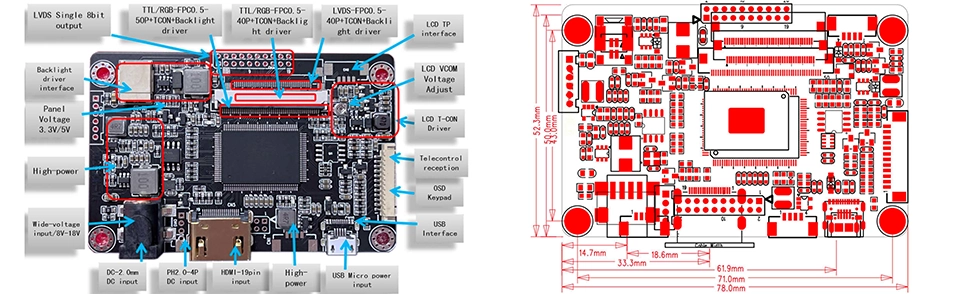

- Reka Letak Terbenam Ultra-Kompak:Struktur PCB miniatur direka khas untuk peralatan terbenam terhad ruang, memaksimumkan penggunaan ruang kepungan pelanggan.
- Fleksibiliti Penyesuaian Penuh:Menyokong penalaan perisian tegar yang diperibadikan, pengubahsuaian logo but, pelarasan menu OSD, dan penentukuran parameter paparan untuk memadankan keperluan projek eksklusif.
Papan AD Antara Muka HDMI ke TTL ini digunakan secara meluas dalam senario paparan terbenam merentas pelbagai industri yang menuntut faktor bentuk padat dan kebolehpercayaan yang tinggi. Bidang aplikasi utama termasuk:
- Panel kawalan padat untuk HMI dan PLC perindustrian
- Alat diagnostik dan ujian perubatan mudah alih
- Membina modul paparan pemantauan automasi dan keselamatan
- Peranti kawalan pintar miniatur dan terminal industri pegang tangan
Direka terutamanya untuk peralatan berskala kecil, ia berfungsi sebagai penyelesaian paparan HDMI-ke-TTL yang sempurna.
| Ciri | Spesifikasi |
| Input Video | HDMI |
| Output LCD | TTL/RGB/LVDS |
| Voltan Panel | 3.3/5V |
| Kawalan Lampu Latar | Pemacu LED Bersepadu |
| Bekalan Kuasa | Input DC Lebar 8～18V |
| OSD | Pad Kekunci Luaran Disokong |
| Perisian tegar | Boleh disesuaikan |
| Suhu Operasi | -20°C hingga 80°C |
| Pin | Isyarat | Pin | Isyarat |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | TETAP SEMULA | 6 | STANDBY |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Isyarat | Pin | Isyarat |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | TETAP SEMULA |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Isyarat | Pin | Isyarat |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Isyarat | Pin | Isyarat |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Isyarat |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | HIDUP/MATI |
| 5 | +12V/5V |
| 6 | +12V/5V |
Kami menyediakan penyesuaian kejuruteraan yang disasarkan untuk pengeluar peralatan industri untuk menyelesaikan cabaran penyepaduan paparan yang diperibadikan, menyokong penyesuaian proses penuh daripada perkakasan kepada perisian:
- Penyesuaian Parameter Paparan:Parameter pemasaan LCD tersuai, penyesuaian resolusi dan pengoptimuman kadar bingkai paparan.
- Antara Muka UI Diperibadikan:Logo but eksklusif, animasi permulaan dan pengubahsuaian menu OSD (Paparan Pada Skrin).
- Pengoptimuman Kuasa & Lampu Latar:Penalaan lengkung kecerahan lampu latar dan pengoptimuman jujukan kuasa hidup.
- Padanan Antara Muka & Kabel:Padanan tersuai untuk kabel isyarat TTL/RGB dan penyambung FPC.
- Penjenamaan & Perisian Eksklusif:Pencetakan logo skrin sutera PCB, pembungkusan label peribadi, dan pembangunan perisian tegar eksklusif.
- Penyesuaian Struktur Mekanikal:Penyesuaian struktur mekanikal dan kedudukan lubang pelekap tersuai.
A: Papan menyokong pelbagai jenis panel LCD TTL/RGB TFT. Pasukan kejuruteraan kami boleh mengkonfigurasi perisian tegar berdasarkan model LCD khusus anda.
A: Ya. Kami menyediakan perkhidmatan perisian tegar tersuai, meliputi parameter pemasaan, resolusi, logo but, orientasi paparan dan tetapan OSD (Paparan Pada Skrin).
A: Ya. Ia menampilkan pemacu lampu latar LED bersepadu, yang memudahkan penyepaduan sistem dengan ketara.
A: Sudah tentu. Ia direka khusus untuk operasi industri jangka panjang, menampilkan pengurusan kuasa yang stabil dan penghantaran isyarat yang boleh dipercayai.
A: Ya. Kami menyokong penyesuaian perisian tegar untuk LCD TFT pelbagai saiz dan resolusi.
A: Ya. Kami boleh membekalkan pelanggan dengan kabel HDMI, kabel LVDS, reben FPC dan abah-abah pendawaian tersuai.
A: Ya. Kami menawarkan pelabelan peribadi, penanda skrin sutera PCB tersuai, pembungkusan tersuai dan perkhidmatan perisian tegar eksklusif.
J: Ia digunakan secara meluas dalam automasi industri, peralatan perubatan, instrumen makmal, pengangkutan, sistem terbenam, kiosk dan peranti kawalan pintar.
