Papan Penukar LVDS ke EDP untuk Paparan LCD Perindustrian

Banyak peranti industri terus menggunakan pengawal grafik LVDS yang boleh dipercayai, manakala panel LCD yang lebih baharu semakin menggunakan antara muka DisplayPort Terbenam (eDP). Menggantikan keseluruhan platform kawalan selalunya mahal dan memakan masa. ThePapan Penukar LVDS ke EDP untuk Paparan LCD Perindustriandaripada SKY-TDM menyediakan penyelesaian migrasi yang cekap dengan menukar isyarat video LVDS standard kepada output eDP, membolehkan pengeluar OEM menyepadukan panel LCD moden tanpa mereka bentuk semula seni bina perkakasan sedia ada mereka.

Direka khusus untuk aplikasi industri, papan penukar kompak ini menyampaikan penghantaran isyarat yang stabil, keserasian yang sangat baik dan kebolehpercayaan jangka panjang untuk peralatan automasi, peranti perubatan, sistem pengangkutan, komputer terbenam dan terminal pintar.

Memodenkan Perkakasan Sedia Ada Tanpa Menggantikan Pengawal Anda

Banyak produk perindustrian kekal dalam perkhidmatan selama 10-15 tahun, manakala teknologi LCD berkembang dengan lebih pantas. Memandangkan panel LVDS semakin kurang tersedia dan paparan eDP menjadi standard industri, pengeluar menghadapi cabaran penyumberan yang semakin meningkat.

Daripada mereka bentuk semula platform terbenam yang lengkap, papan penukar SKY-TDM bertindak sebagai jambatan antara muka pintar antara pengawal LVDS sedia ada anda dan modul LCD eDP terkini.

Pendekatan ini mengurangkan kos kejuruteraan dengan ketara, memendekkan kitaran pembangunan dan melindungi pelaburan perkakasan sedia ada anda.

Sama ada menaik taraf peralatan perindustrian atau mereka bentuk produk baharu di sekitar platform pemproses sedia ada, papan penukar ini menyediakan penyelesaian paparan yang boleh dipercayai dan berskala.

Dibina untuk Kebolehpercayaan Industri

Persekitaran industri menuntut lebih banyak daripada papan penukar daripada penukaran isyarat mudah. Untuk memastikan operasi jangka panjang yang boleh dipercayai, setiap papan penukar dibina dengan komponen elektronik gred industri dan menampilkan susun atur PCB (Papan Litar Bercetak) yang dioptimumkan.

Sorotan Kejuruteraan:

- Penerimaan isyarat pembezaan LVDS yang stabil

- Penghantaran keluaran isyarat eDP berkelajuan tinggi

- Padanan impedans yang dioptimumkan

- Reka bentuk EMI (Gangguan Elektromagnet) Rendah

- Penjujukan kuasa yang boleh dipercayai

- Komponen berkadar suhu gred industri

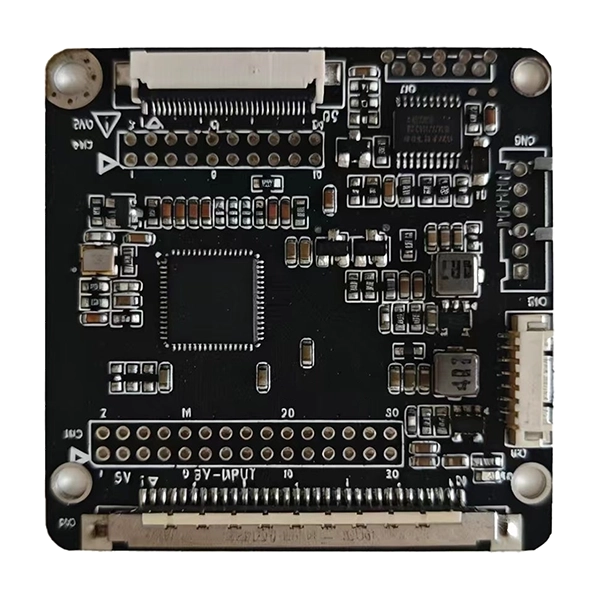

- Reka bentuk PCB padat (Berukuran hanya 50 × 50 mm)

- Penggunaan kuasa yang rendah

- Kestabilan jangka panjang yang sangat baik

Ciri ini membantu mengekalkan kualiti imej yang unggul semasa operasi berterusan sambil meminimumkan isu seperti kelipan skrin, kehilangan isyarat atau keabnormalan penyegerakan.

Keserasian LCD Fleksibel

Pengeluar LCD yang berbeza selalunya mempunyai parameter pemasaan yang berbeza-beza, pinout penyambung dan keperluan permulaan. Daripada menawarkan penyelesaian standard tetap sahaja, kami bekerjasama rapat dengan pelanggan untuk menyediakan sokongan kejuruteraan profesional untuk keserasian LCD tersuai.

Perkhidmatan penyesuaian yang disokong termasuk: konfigurasi resolusi, pengoptimuman masa LCD, pelarasan parameter panel eDP, pengaturcaraan EDID (Extended Display Identification Data), penyesuaian perisian tegar, pengoptimuman kawalan lampu latar, penyesuaian penyambung, penyesuaian kabel dan bantuan penyepaduan mekanikal.

Tahap fleksibiliti yang tinggi ini membolehkan pelanggan OEM dengan mudah mengintegrasikan paparan daripada pelbagai pengeluar panel dengan kos reka bentuk semula perkakasan yang minimum.

Senario Aplikasi Biasa

Papan Penukar LVDS ke EDP untuk Paparan LCD Industri disepadukan secara meluas ke dalam pelbagai bidang, termasuk: HMI automasi industri, antara muka mesin CNC, PC industri terbenam, peralatan diagnostik perubatan, instrumen makmal, sistem kawalan kereta api, pengawal papan tanda digital, kiosk layan diri, peralatan pembuatan pintar, sistem pengangkutan pintar, sistem penglihatan industri dan peralatan ujian mudah alih.

Jejaknya yang padat menjadikannya sangat sesuai untuk aplikasi di mana ruang pemasangan adalah terhad.

Spesifikasi Teknikal

Antara Muka Input LVDS FI-XB30S

Antara Muka Input LVDS Pin JST 2x15

FFC-30Pin-0.5mm Antara Muka Output eDP Pitch

Antara Muka Output eDP 2x10 Pin JST

CVILUX 6-Pin 2.0mm Antara Muka Lampu Belakang

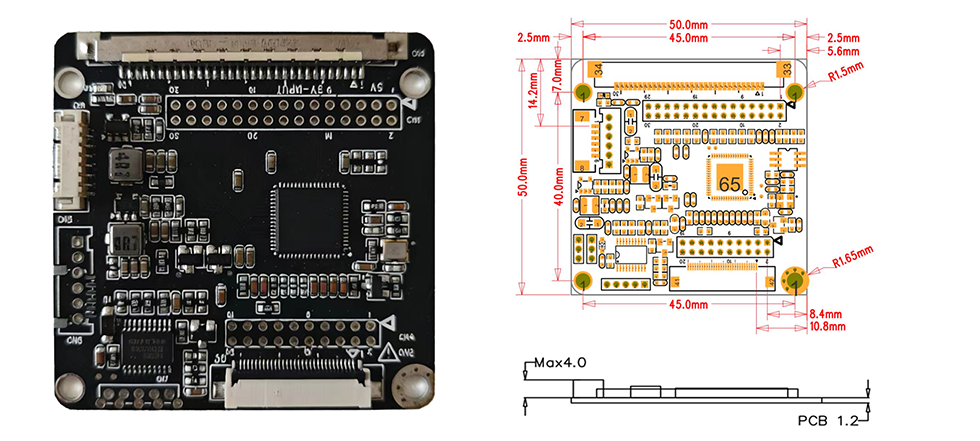

Dimensi

Mengapa Menaik taraf daripada LVDS kepada Panel LCD eDP?

Industri paparan terus beralih daripada antara muka LVDS kepada eDP (Embedded DisplayPort). Inilah sebab pengilang OEM membuat suis:

Lebar Jalur Lebih Tinggi:eDP menyokong peleraian dan kadar muat semula yang lebih tinggi berbanding LVDS, mendayakan paparan 4K dan kadar bingkai tinggi yang tidak dapat dikendalikan oleh LVDS.

Kurang Kabel:eDP menggunakan lebih sedikit talian isyarat berbanding LVDS, mengurangkan kerumitan penghalaan kabel dalaman dan meningkatkan prestasi EMI.

Penggunaan Kuasa Lebih Rendah:eDP beroperasi pada voltan yang lebih rendah dan termasuk ciri penjimatan kuasa, menjadikannya sesuai untuk peralatan berkuasa bateri dan cekap tenaga.

Kualiti Imej yang Lebih Baik:eDP menyokong kedalaman warna yang lebih tinggi dan ciri pemprosesan imej lanjutan seperti muat semula kendiri panel dan kadar muat semula berubah-ubah.

Ketersediaan Panel Masa Depan:Pengeluar LCD semakin menghapuskan panel LVDS secara berperingkat demi eDP. Peningkatan kini memastikan bekalan panel jangka panjang tanpa bergantung pada model LVDS yang dihentikan.

Penyepaduan Mudah:eDP menggunakan penyambung standard dan kabel yang lebih ringkas, mengurangkan masa pemasangan dan kemungkinan ralat sambungan.

Untuk pengeluar peralatan industri, berhijrah ke panel eDP melalui papan penukar kami menyediakan laluan praktikal kepada teknologi paparan moden tanpa menggantikan pengawal sedia ada.

Senario Migrasi Biasa

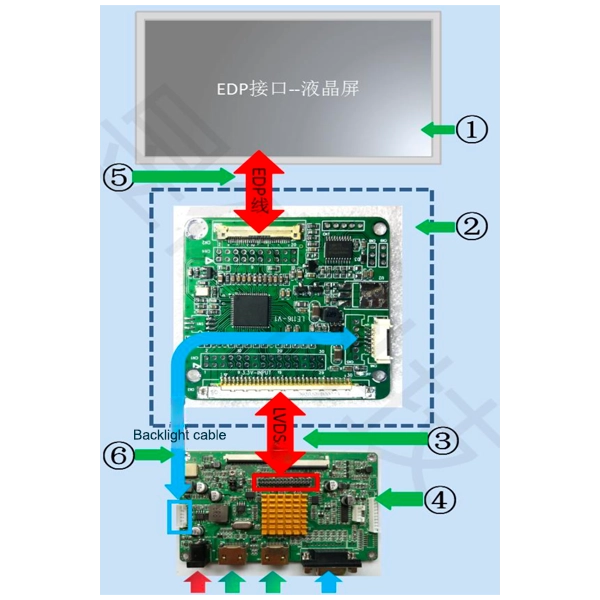

Senario 1: Pengawal Legasi dengan Naik Taraf Panel eDP

Pengawal sedia ada anda berfungsi dengan sempurna tetapi hanya mengeluarkan LVDS. Panel LVDS asal dihentikan dan hanya penggantian eDP tersedia. Pasang papan penukar kami di antara pengawal LVDS dan panel eDP baharu --- tiada perubahan perisian tegar pada pengawal utama diperlukan.

Senario 2: Pembangunan Produk Baharu dengan Platform Pemproses Sedia Ada

Platform pemproses anda menyokong output LVDS, tetapi panel LCD yang ideal untuk produk baharu anda menggunakan eDP. Daripada mereka bentuk semula keseluruhan papan utama, gunakan papan penukar kami untuk merapatkan jurang antara muka dan mempercepatkan masa ke pasaran.

Senario 3: Perolehan Panel Pelbagai Sumber

Untuk mengurangkan risiko rantaian bekalan, anda perlu melayakkan beberapa pembekal panel LCD --- beberapa menawarkan LVDS, yang lain eDP. Dengan papan penukar kami, anda boleh menyeragamkan pada satu output pengawal (LVDS) sambil mendapatkan sumber secara fleksibel sama ada panel antara muka.

Senario 4: Naik Taraf Medan Peralatan Digunakan

Pangkalan peralatan anda yang dipasang menggunakan panel LVDS yang menjadi sukar untuk mendapatkan sumber. Papan penukar kami membolehkan pasukan perkhidmatan menggantikan panel LVDS yang gagal dengan panel eDP yang tersedia semasa penyelenggaraan medan, memanjangkan hayat peralatan tanpa peningkatan pengawal yang mahal.

Mengapa Memilih AS?

Memilih pembekal yang betul adalah sama pentingnya dengan memilih perkakasan yang betul. Tidak seperti pengedar yang hanya menghantar papan standard, SKY-TDM menyediakan kerjasama kejuruteraan yang lengkap sepanjang projek anda.

Kelebihan Teras Kami

- Pengeluar Paparan Sentuhan Profesional

- Pengalaman Luas dalam Integrasi Paparan Perindustrian

- Pembangunan Perisian Tegar Tersuai

- Perkhidmatan Reka Bentuk Kabel Tersuai

- Ujian Keserasian LCD

- ISO 9001Pensijilan Sistem Pengurusan Kualiti

- ISO 13485Pensijilan Sistem Pengurusan Kualiti Peranti Perubatan

- IATF 16949Pensijilan Sistem Pengurusan Kualiti Automotif

- Prototaip Pantas

- Bekalan Jangka Panjang yang Stabil

- Sokongan Teknikal Komprehensif Sebelum dan Selepas Pengeluaran

Pasukan kejuruteraan kami bekerjasama rapat dengan pelanggan OEM untuk mengurangkan risiko pembangunan dan mempercepatkan masa ke pasaran produk.

Soalan Lazim

S1: Bolehkah Papan Penukar LVDS ke EDP untuk Paparan LCD Perindustrian menyokong mana-mana panel LCD eDP?

J: Kebanyakan LCD eDP industri boleh disokong selepas konfigurasi perisian tegar. Kami mengesyorkan memberikan nombor model LCD anda untuk penilaian keserasian.

S2: Adakah penyesuaian perisian tegar tersedia?

A: Ya. Parameter masa, resolusi, maklumat EDID dan jujukan permulaan semuanya boleh disesuaikan.

S3: Bolehkah anda membekalkan kabel yang sepadan?

A: Sudah tentu. Kami mengeluarkan kabel LVDS tersuai, kabel eDP, kabel FFC/FPC dan abah-abah pendawaian yang lengkap.

S4: Bolehkah anda membantu berhijrah daripada paparan LVDS yang usang?

A: Ya. Ini adalah salah satu aplikasi yang paling biasa untuk papan penukar ini. Kami boleh mengesyorkan LCD gantian yang serasi dan mengkonfigurasi penukar dengan sewajarnya.

S5: Adakah penukar sesuai untuk operasi industri berterusan?

A: Ya. Papan direka menggunakan komponen gred industri yang bertujuan untuk operasi jangka panjang dan berterusan.

S6: Adakah anda menyokong pesanan prototaip kecil?

A: Ya. Sampel kejuruteraan tersedia sebelum pengeluaran besar-besaran.

S7: Berapa lama ketersediaan produk?

J: Projek perindustrian selalunya memerlukan kitaran hayat produk yang panjang. Kami menyokong pengurusan bekalan dan kitaran hayat jangka panjang untuk pelanggan OEM.

S8: Adakah papan menyokong input LVDS saluran tunggal dan dua saluran?

A: Ya. Papan menyokong konfigurasi input LVDS saluran tunggal (1 lorong) dan dwi saluran (2 lorong). Konfigurasi yang sesuai ditetapkan semasa penyesuaian perisian tegar berdasarkan keperluan pengawal dan panel khusus anda.

S9: Apakah resolusi maksimum yang disokong oleh papan penukar ini?

J: Lembaga menyokong resolusi sehingga1920×1080 @ 60Hzuntuk input LVDS saluran tunggal dan sehingga2560×1440 @ 60Hzuntuk input LVDS dwi-saluran, bergantung pada spesifikasi panel dan kualiti kabel. Untuk panel resolusi lebih tinggi, sila hubungi pasukan kejuruteraan kami untuk penilaian keserasian.
