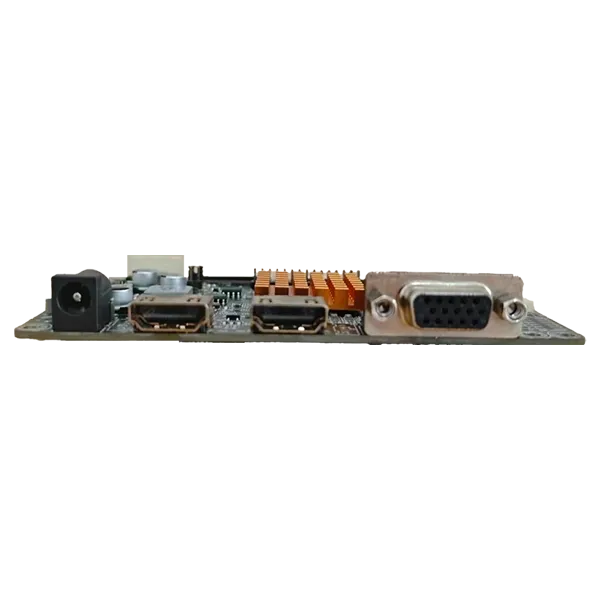

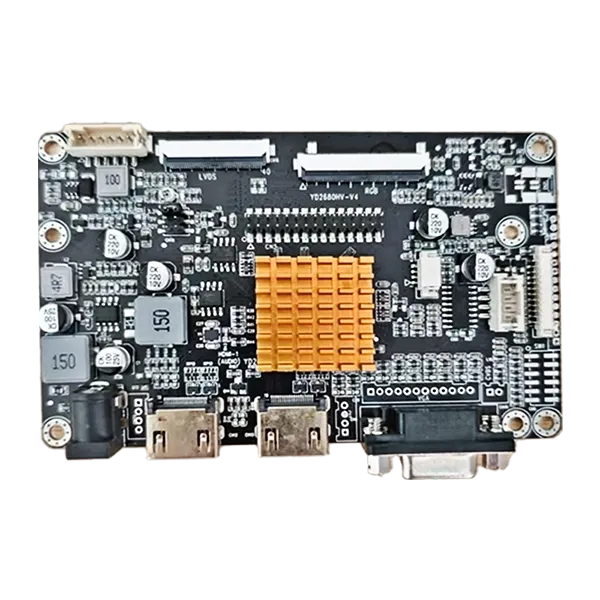

Peralatan industri moden memerlukan antara muka paparan yang fleksibel, kualiti imej yang sangat baik dan kitaran hayat produk yang panjang. kami2-HDMI ke Papan AD Antara Muka TTL LVDSdibangunkan khusus untuk pengeluar peralatan OEM yang perlu menyambungkan sumber isyarat HDMI ke panel LCD TFT industri.

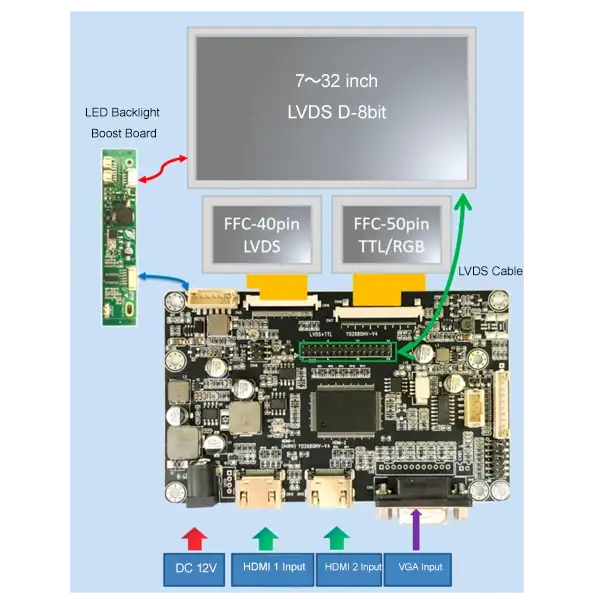

Menyokongdua input video HDMI, papan pengawal menukar isyarat digital kepada antara muka LVDS atau TTL, menjadikannya sesuai untuk pelbagai panel LCD daripada pelbagai pengeluar. Sama ada anda sedang menaik taraf paparan sedia ada atau membangunkan sistem terbenam baharu, papan pengawal ini menawarkan penyelesaian yang boleh dipercayai dan kos efektif.
Tidak seperti papan paparan pengguna, ia dioptimumkan untuk operasi perindustrian yang berterusan dengan prestasi yang stabil, ciri EMC yang cemerlang dan ketersediaan komponen jangka panjang.
Input HDMI Dwi:Menyokong penukaran antara dua sumber isyarat HDMI, meningkatkan fleksibiliti sistem dengan ketara.
Output Dwi LVDS & TTL:Menyokong kedua-dua panel LCD LVDS dan RGB TTL (RGB Selari), dengan berkesan mengurangkan kos reka bentuk semula perkakasan.
Keserasian LCD yang meluas:Serasi dengan panel LCD TFT industri antara 7 hingga 32 inci (boleh disesuaikan berdasarkan spesifikasi panel tertentu).
Kualiti Imej Unggul:Mempunyai pemprosesan imej HD, gangguan isyarat rendah, prestasi warna yang stabil dan masa tindak balas yang pantas.
Reka Bentuk Gred Perindustrian:Direka bentuk untuk persekitaran industri yang keras dan operasi jangka panjang yang berterusan.
Konfigurasi Perisian Tegar Fleksibel:Menyokong pembangunan perisian tegar tersuai berdasarkan resolusi LCD, parameter masa, definisi antara muka dan keperluan pelanggan khusus.
Sesuai untuk automasi industri, peranti perubatan, kiosk layan diri, papan tanda digital dan paparan terbenam, papan ini memenuhi piawaian industri ini dengan sempurna.
Dibina untuk menahan persekitaran perindustrian yang mencabar, papan ini menampilkan isyarat termaju dan perlindungan voltan. Ia berkesan menghapuskan gangguan isyarat dan memaparkan ketidakstabilan, memastikan prestasi sempurna walaupun dalam keadaan yang paling kompleks.
Tidak seperti pembekal papan pengawal yang hanya menyediakan komponen elektronik, kami adalah pengeluar skrin sentuh profesional yang berdedikasi untuk menyampaikan perkhidmatan penyepaduan paparan lengkap. Keupayaan Teras Kami Termasuk:
Kami membantu dalam memilih LCD gred industri yang ideal, menyesuaikan skrin sentuh kapasitif atau rintangan, mengkonfigurasi papan pengawal LCD, menyediakan ikatan optik untuk modul LCD, menyesuaikan kaca penutup dan membekalkan pemasangan kabel antara muka LCD yang sepadan. Ini mengurangkan kerumitan penyumberan anda dengan ketara dan memendekkan kitaran pembangunan produk anda dengan berkesan.
Kami menawarkan pilihan penyesuaian menyeluruh, termasuk konfigurasi resolusi LCD, pemetaan pin LVDS, pelarasan masa TTL, pengoptimuman perisian tegar, lampu latar dan kawalan kecerahan, bahasa menu OSD, penyesuaian logo permulaan, takrifan pin kabel, penyesuaian jenis penyambung dan keperluan struktur pelekap mekanikal. Kami sangat berminat untuk bekerjasama dengan pelanggan dalam projek OEM dan ODM.
Sebagai kilang skrin sentuh profesional, kami menyepadukan pengurusan kualiti yang ketat ke dalam setiap langkah proses pengeluaran kami. Pensijilan sistem pembuatan kami termasukISO 9001Sistem Pengurusan Kualiti,ISO 13485Sistem Pengurusan Kualiti Peranti Perubatan, danIATF 16949Sistem Pengurusan Kualiti Automotif. Setiap papan pengawal menjalani ujian fungsi yang ketat sebelum penghantaran untuk memastikan operasi yang stabil dan keserasian sempurna dengan panel paparan pelanggan kami.
| Ciri | Faedah |
| Input HDMI Dwi | Pemilihan sumber video yang fleksibel |
| Output LVDS & TTL | Menyokong pelbagai jenis antara muka LCD |
| Komponen Perindustrian | Hayat perkhidmatan yang panjang |
| Pemprosesan Isyarat Stabil | Imej yang jelas dengan gangguan yang minimum |
| Penyesuaian Perisian Tegar | Padan dengan panel LCD yang berbeza |

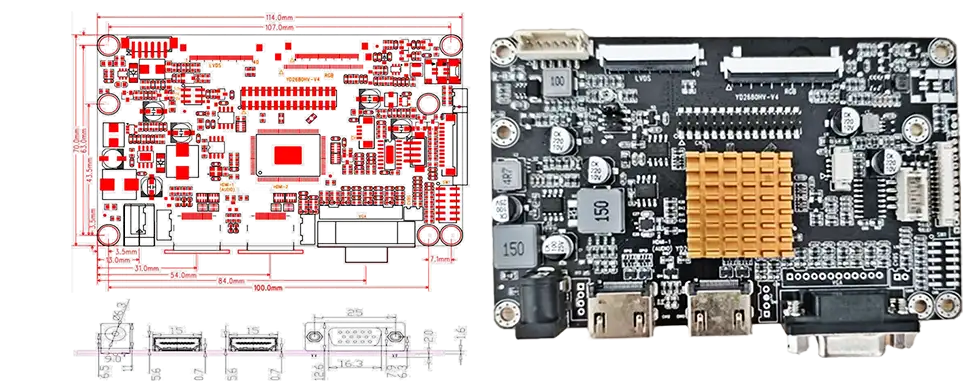

| Reka bentuk PCB padat | Penyepaduan mudah ke dalam peralatan terbenam |
| Bekalan Jangka Panjang | Ideal untuk pengurusan kitaran hayat industri |
| Pin | Isyarat | Pin | Isyarat |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Isyarat | Pin | Isyarat |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | TETAP SEMULA | 6 | STANDBY |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Isyarat | Pin | Isyarat |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3.3/5V) | 8 | MODE |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | TETAP SEMULA |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Pin | Isyarat |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | HIDUP/MATI |
| 5 | 5V/12V(Jenis) |
| 6 | 5V/12V(Jenis) |
Banyak projek perindustrian gagal kerana isu keserasian antara panel LCD, skrin sentuh, kabel, perisian tegar dan papan pengawal. Kami membantu menghapuskan risiko ini dengan menyediakan perkhidmatan berikut:
- Penyelesaian padanan paparan lengkap
- Konfigurasi masa LCD
- Pengesahan antara muka
- Ujian keserasian sentuh
- Ketersediaan produk jangka panjang
- Sokongan kejuruteraan sepanjang kitaran hayat projek anda
Perkhidmatan komprehensif ini direka bentuk untuk memenuhi keperluan produk anda sepenuhnya. Daripada mendapatkan komponen secara individu, pelanggan menerima penyelesaian paparan yang disahkan sepenuhnya. Ini bukan sahaja menjimatkan masa kejuruteraan dan R&D yang berharga tetapi juga mengurangkan risiko pembangunan dengan ketara.
J: Papan AD Antara Muka TTL 2-HDMI ke LVDS TTL ini boleh dikonfigurasikan untuk menyokong pelbagai panel LCD TFT perindustrian dengan antara muka LVDS atau TTL. Sila berikan nombor model LCD khusus anda untuk pengesahan keserasian.
A: Ya. Kami menyediakan perisian tegar tersuai berdasarkan resolusi LCD anda, parameter masa, definisi antara muka dan keperluan aplikasi khusus.
A: Ya. Untuk projek OEM, kami menyokong penyesuaian logo but, tetapan berbilang bahasa, fungsi OSD dan pelbagai parameter paparan.
A: Ya. Papan ini direka bentuk dengan komponen gred industri, dibina khusus untuk operasi jangka panjang dan berterusan dalam persekitaran yang mencabar.
A: Sudah tentu. Kami boleh menyediakan penyelesaian lengkap sehenti yang merangkumi panel LCD, skrin sentuh, papan pengawal, kabel, ikatan optik dan penyepaduan mekanikal.
A: Ya. Pasukan kejuruteraan kami membantu dengan pemadanan LCD, pembangunan perisian tegar, konfigurasi antara muka dan penyepaduan projek.
Mencari papan pengawal LCD HDMI ke LVDS/TTL yang boleh dipercayai untuk projek anda yang seterusnya?
Pasukan kejuruteraan kami akan membantu anda memadankan papan pengawal yang paling sesuai dengan pantas dan mengkonfigurasi perisian tegar, menyediakan penyelesaian paparan lengkap yang disesuaikan khusus untuk aplikasi anda. Dengan menyepadukan panel LCD gred industri, skrin sentuh, papan pengawal, ikatan optik dan sokongan kejuruteraan OEM ke dalam rantaian bekalan tunggal, kami berdedikasi untuk membantu pelanggan memendekkan kitaran pembangunan, mengurangkan risiko penyepaduan dan mempercepatkan masa ke pasaran.
