Ringkasan Artikel:Apabila sistem paparan industri berkembang, jurutera sering menghadapi cabaran praktikal: menyambungkan sumber isyarat LVDS moden dengan panel LCD TFT yang masih bergantung pada antara muka TTL/RGB. ThePapan Penukaran Isyarat LVDS ke TTLdaripadaSKY-TDMmenyediakan jambatan praktikal antara kedua-dua teknologi paparan ini, membantu pengeluar peralatan menggunakan semula panel LCD sedia ada sambil mengurangkan kos reka bentuk semula, masa pembangunan dan kerumitan penyepaduan. Dengan reka bentuk PCB gred industri, penghantaran isyarat stabil, pemanduan lampu latar LED bersepadu, VCOM boleh laras dan sokongan penyesuaian, papan penukaran jenis ini sesuai untuk HMI industri, peralatan perubatan, sistem terbenam, peralatan pengangkutan dan aplikasi paparan lain.

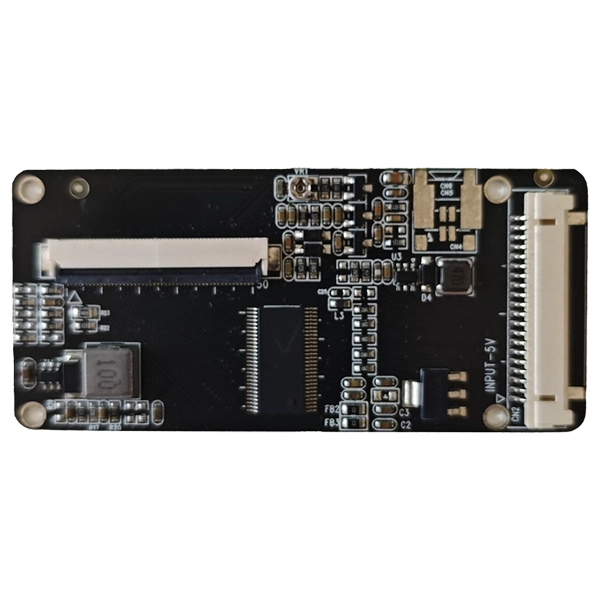

AnPapan Penukaran Isyarat LVDS ke TTLialah litar antara muka paparan yang direka untuk menukar isyarat paparan pembezaan LVDS kepada isyarat selari TTL/RGB yang diperlukan oleh panel LCD TFT yang serasi. Fungsi ini menjadi sangat penting apabila komputer industri, pengawal terbenam, atau sumber paparan menyediakan output LVDS manakala panel LCD yang dipilih menggunakan antara muka TTL/RGB.
Daripada menggantikan panel LCD yang sesuai atau mereka bentuk semula keseluruhan sistem kawalan, jurutera boleh memperkenalkan papan penukaran antara sumber isyarat dan paparan. Pendekatan ini boleh menjadi sangat berharga untuk peningkatan peralatan warisan, paparan industri tersuai dan projek di mana inventori LCD sedia ada perlu kekal digunakan.
Penyelesaian SKY-TDM direka bentuk sekitar integrasi paparan industri. Konfigurasi standard menyokong aInput LVDS 8-bitdan aOutput LCD TTL/RGB 50-pin, dengan bekalan input 5V, pemacu LED bersepadu, pelarasan VCOM, dan julat suhu operasi-20°C hingga +70°C.
Antara muka paparan tidak selalu boleh ditukar ganti. LVDS dan TTL/RGB menggunakan kaedah yang berbeza untuk menghantar data imej, bermakna sambungan terus biasanya tidak dapat dilakukan apabila sumber dan panel LCD menggunakan seni bina antara muka yang berbeza.
Ini mewujudkan beberapa cabaran untuk pengeluar peralatan OEM:
Papan penukaran yang direka bentuk dengan betul menangani ketidakpadanan antara muka sambil mengekalkan seni bina paparan yang lain secara relatif tidak berubah. Bagi pengeluar yang menaik taraf peralatan lama, ini boleh memberikan laluan yang lebih cekap daripada mereka bentuk semula sistem paparan yang lengkap.
Integriti isyarat ialah salah satu faktor terpenting dalam penukaran paparan. Penghalaan pembezaan yang dioptimumkan membantu mengurangkan herotan isyarat dan menyokong penghantaran imej yang stabil antara sumber LVDS dan litar penukaran.
Peralatan industri kerap beroperasi bersama motor, bekalan kuasa pensuisan, peranti komunikasi dan sumber gangguan elektromagnet yang lain. Reka letak PCB yang direka dengan teliti dan seni bina kuasa boleh membantu mengurangkan gangguan yang tidak diingini dan meningkatkan kestabilan sistem secara keseluruhan.
Papan ini menyediakan antara muka LCD 50-pin TTL/RGB untuk panel TFT yang serasi. Antara muka termasuk data RGB, isyarat penyegerakan, jam, isyarat berkaitan kuasa, VCOM, set semula dan sambungan kawalan paparan lain.
Pemacu lampu latar LED bersepadu membantu memudahkan seni bina paparan keseluruhan. Daripada mendapatkan pelbagai litar bebas, pengeluar peralatan boleh menyepadukan penukaran dan fungsi lampu latar ke dalam penyelesaian paparan yang lebih padat.
Pelarasan VCOM memberikan fleksibiliti tambahan apabila memadankan papan dengan panel LCD yang berbeza. Jurutera boleh memperhalusi konfigurasi paparan untuk membantu mencapai prestasi imej yang sesuai untuk panel yang dipilih.
Projek penyepaduan paparan kerap memerlukan penyambung tersuai, takrifan pin, panjang kabel, lokasi pelekap, konfigurasi perisian tegar atau parameter pemasaan LCD. Pengilang papan penukaran yang mampu menyesuaikan elemen ini boleh mengurangkan kerja penyepaduan untuk pelanggan OEM dengan ketara.
Jadual berikut meringkaskan konfigurasi biasa SKY-TDMPapan Penukaran Isyarat LVDS ke TTL. Spesifikasi sebenar mungkin berbeza mengikut panel LCD yang dipilih dan keperluan projek tersuai.
| item | Spesifikasi Biasa |
|---|---|
| Antara Muka Input | LVDS, 8-bit |
| Antaramuka Output LCD | TTL/RGB, 50-pin |
| Voltan Masukan | 5V |
| Pemandu Lampu Latar | Pemacu LED bersepadu |
| Pelarasan VCOM | Disokong |
| Suhu Operasi | -20°C hingga +70°C |
| Reka Bentuk Tersuai | Disokong |
| Penyambung LVDS biasa | Antara muka HRS DF14-20 / DF19-20 |
| Penyambung LCD | TTL FFC 50-pin |
Untuk projek kejuruteraan, spesifikasi antara muka hendaklah sentiasa disemak terhadap lembaran data panel LCD yang tepat. Kiraan pin sahaja tidak menjamin keserasian kerana definisi isyarat, keperluan voltan, pemasaan, orientasi dan penetapan penyambung mungkin berbeza antara panel.
Fleksibiliti penukaran LVDS-ke-TTL menjadikan teknologi ini berguna merentas pelbagai projek paparan industri dan terbenam.
Sebagai contoh, pengeluar peralatan mungkin mempunyai panel LCD TTL 50-pin yang telah terbukti telah disepadukan ke dalam mesin yang telah ditetapkan. Jika pengawal gantian mengeluarkan LVDS dan bukannya TTL/RGB, papan penukaran boleh menyediakan jambatan antara muka tanpa memerlukan pengilang menggantikan keseluruhan pemasangan paparan.
Memilih papan penukaran harus bermula dengan panel LCD dan bukannya jenis penyambung yang dikehendaki. Jurutera harus mengumpulkan maklumat antara muka panel yang lengkap sebelum membuat pesanan.
Semak sama ada sumber menyediakan LVDS saluran tunggal atau dwi saluran, kedalaman bit, pemasaan isyarat, keperluan voltan dan konfigurasi penyambung. Penyelesaian standard SKY-TDM menyokong input LVDS 8-bit saluran tunggal, manakala reka bentuk tersuai boleh dinilai untuk keperluan yang berbeza.
Penyambung TTL 50-pin tidak semestinya bermakna setiap LCD menggunakan pinout yang sama. Data RGB, HSYNC, VSYNC, DE, DCLK, VCOM, kuasa, lampu latar dan isyarat kawalan hendaklah dibandingkan dengan teliti dengan definisi papan penukaran.
Resolusi LCD, jam piksel, pemasaan mendatar, pemasaan menegak dan keperluan penyegerakan hendaklah sepadan dengan konfigurasi papan. Pelarasan perisian tegar atau perkakasan mungkin diperlukan untuk model LCD yang berbeza.
Kedudukan penyambung, panjang kabel, dimensi PCB, lubang pelekap, dan ruang pemasangan yang tersedia perlu dipertimbangkan semasa peringkat pemilihan. PCB tersuai padat boleh memudahkan penyepaduan ke dalam peralatan dengan ruang dalaman terhad.
Bagi projek perindustrian, sampel awal hanyalah sebahagian daripada keputusan perolehan. Pembeli juga harus menilai sokongan kejuruteraan, keupayaan penyesuaian, kawalan kualiti, ujian sampel, kapasiti pengeluaran dan ketersediaan produk jangka panjang.
Bagi pembeli industri, nilai papan penukaran melangkaui penukaran isyarat asas. SKY-TDM meletakkan penyelesaiannya sebagai sebahagian daripada perkhidmatan penyepaduan paparan industri yang lebih luas, menyokong projek OEM dan ODM daripada penilaian keserasian melalui pengeluaran.
Kelebihan utama termasuk:
Pendekatan sehenti ini amat berguna untuk pengeluar OEM yang memerlukan papan penukaran yang dipadankan dengan LCD tertentu dan bukannya papan pembangunan generik. Dengan mengesahkan model LCD, definisi antara muka, resolusi, penyambung dan keperluan mekanikal pada permulaan projek, jurutera boleh mengurangkan risiko keserasian sebelum pengeluaran besar-besaran.
Penyelesaian standard direka untuk panel LCD TFT yang serasi menggunakan antara muka TTL/RGB 50-pin. Keserasian tepat bergantung pada definisi pin LCD, pemasaan, resolusi, voltan dan keperluan elektrik lain.
ya. Untuk projek OEM dan ODM, jenis penyambung, penetapan pin, panjang kabel dan definisi antara muka boleh disesuaikan mengikut LCD sasaran dan struktur peralatan.
ya. Resolusi LCD yang berbeza dan keperluan masa boleh dinilai untuk konfigurasi perkakasan atau perisian tegar yang sepadan. Jurutera harus menyediakan model LCD atau lembaran data yang tepat untuk penilaian keserasian.
ya. Papan direka bentuk untuk penyepaduan paparan industri dan menyokong julat suhu operasi dari -20°C hingga +70°C. Susun atur PCB, reka bentuk kuasa dan seni bina isyarat dioptimumkan untuk operasi yang stabil dalam aplikasi yang menuntut.
ya. Pemasangan kabel yang sepadan boleh disediakan, termasuk kabel LVDS, kabel lampu latar, kabel kuasa dan abah-abah tersuai jika diperlukan.
Versi standard menyokong input LVDS 8-bit saluran tunggal. Keperluan LVDS dwi saluran boleh dinilai untuk pembangunan papan tersuai mengikut pemasaan dan spesifikasi antara muka LCD sasaran.
ya. Penilaian sampel amat disyorkan untuk projek perindustrian. Menguji papan penukaran dengan panel LCD dan pengawal sistem sebenar boleh mengesahkan keserasian isyarat, kualiti imej, pemasaan, operasi lampu latar dan penyepaduan mekanikal sebelum pengeluaran volum.
AnPapan Penukaran Isyarat LVDS ke TTLboleh menjadi penyelesaian yang berkesan apabila sistem berasaskan LVDS moden perlu berfungsi dengan panel LCD TTL/RGB TFT sedia ada. Dengan menggabungkan penukaran isyarat yang stabil, reka bentuk PCB berorientasikan industri, pemanduan lampu latar bersepadu, pelarasan VCOM dan keupayaan penyesuaian, ia boleh membantu OEM memudahkan penyepaduan paparan sambil melanjutkan kebolehgunaan perkakasan LCD sedia ada. Untuk projek yang memerlukan antara muka tersuai, penilaian keserasian LCD, padanan kabel atau sokongan pengeluaran, memilih rakan kongsi paparan industri yang berpengalaman boleh membuat peralihan daripada prototaip kepada pengeluaran besar-besaran dengan lebih cekap. Jika anda sedang mencari pengilang dan pembekal China yang boleh dipercayai untuk disesuaikanPapan Penukaran Isyarat LVDS ke TTL, hubungi kamidengan model LCD anda, definisi antara muka, resolusi dan keperluan sistem untuk membincangkan penyelesaian yang sesuai dengan pasukan kejuruteraan SKY-TDM.
