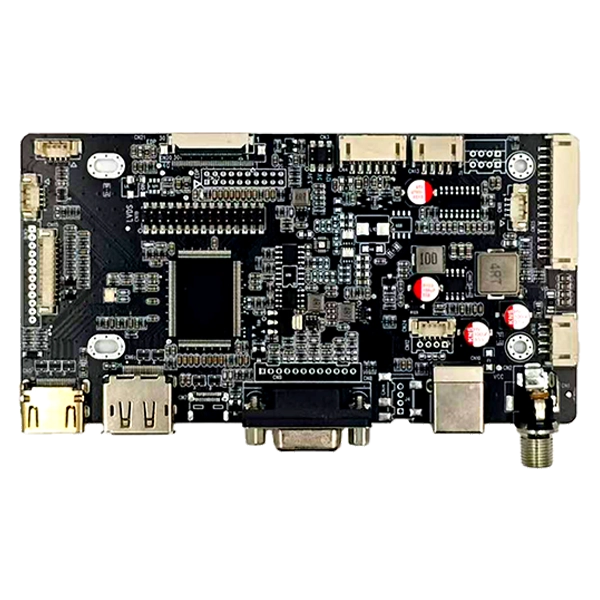

SKY-TDMmembangunkanHDMI dan DP dan VGA dan Jenis C Ke Papan Iklan Antara Muka EDP LVDSuntuk membantu OEM, penyepadu sistem dan pengeluar peralatan industri menyambungkan berbilang sumber video dengan panel LCD LVDS atau eDP melalui satu pengawal paparan yang fleksibel. Dengan menggabungkan input HDMI, DisplayPort, VGA dan USB Type-C dengan berbilang konfigurasi output LCD, papan boleh mengurangkan kerumitan perkakasan sambil menyokong aplikasi paparan terbenam yang menuntut.
Sistem paparan industri moden selalunya perlu berfungsi dengan komputer hos yang berbeza, antara muka grafik dan panel LCD. Menggunakan pengawal yang berasingan untuk setiap antara muka boleh meningkatkan kerja kejuruteraan, keperluan inventori dan masa penyepaduan. Papan pemacu LCD berbilang antara muka menyediakan pendekatan yang lebih praktikal dengan menggabungkan beberapa input video dan output paparan dalam satu PCB gred industri.
Konfigurasi antara muka HDMI, DP, VGA dan Jenis-C menyokong rangkaian luas platform hos, manakala output LVDS dan eDP menjadikan pengawal sesuai untuk seni bina LCD TFT yang berbeza. Papan menyokong voltan panel boleh dikonfigurasikan, output lampu latar, suhu operasi industri dan perkhidmatan kejuruteraan OEM/ODM, menjadikannya sesuai untuk HMI industri, peralatan CNC, peranti perubatan, kiosk, sistem penglihatan mesin dan paparan terbenam.
Jadual Kandungan
Mengapa Paparan Industri Memerlukan Berbilang Antara Muka Video?
Bagaimanakah Papan Pengawal Menyambungkan Antara Muka Paparan Berbeza?
Apakah Ciri Utama Papan Iklan Antaramuka?
Apakah Spesifikasi Teknikal Utama?
Di manakah Pengawal Paparan Ini Boleh Digunakan?
Bagaimanakah Sokongan OEM & ODM Meningkatkan Penyepaduan Paparan?
Bagaimanakah Jurutera Harus Memilih Pengawal Paparan yang Betul?
Mengapa Paparan Industri Memerlukan Berbilang Antara Muka Video?
Projek paparan industri jarang mengikuti seni bina perkakasan tunggal. Satu mesin mungkin menggunakan komputer industri dengan DisplayPort, satu lagi mungkin bergantung pada HDMI, manakala peralatan lama mungkin masih menggunakan VGA. Di bahagian paparan, modul LCD mungkin menggunakan LVDS atau eDP bergantung pada penjanaan, resolusi, saiz dan reka bentuknya.
Ini mewujudkan cabaran kejuruteraan biasa: sumber video dan panel LCD tidak semestinya menggunakan standard antara muka yang sama. Tanpa pengawal yang fleksibel, jurutera mungkin memerlukan papan penukaran yang berbeza untuk projek yang berbeza.
Pengawal paparan berbilang input boleh memudahkan seni bina ini dengan menyokong:
- Sumber video HDMI untuk sistem hos digital biasa.
- DisplayPort untuk komputer industri moden dan platform terbenam.
- VGA untuk komputer legasi dan peningkatan peralatan.
- USB Type-C dengan Mod Alt DP untuk platform pengkomputeran padat yang serasi.
- Output LVDS untuk panel LCD TFT industri yang serasi.
- Output eDP untuk seni bina LCD berprestasi tinggi yang lebih baharu.
Untuk projek OEM, fleksibiliti ini boleh membantu mengurangkan keperluan untuk mereka bentuk semula elektronik paparan apabila platform hos berubah.
Bagaimanakah Papan Pengawal Menyambungkan Antara Muka Paparan Berbeza?
Peranan asas pemacu LCD atau papan AD adalah untuk menerima maklumat video daripada peranti hos, memproses isyarat dan menghantar isyarat paparan yang sesuai kepada panel LCD yang dipilih. Antara muka sisi hos dan antara muka sisi panel tidak semestinya sama.
Dalam konfigurasi ini, HDMI, DP, VGA dan Jenis-C berfungsi sebagai pilihan input video. Pengawal memproses isyarat ini dan menyediakan output LVDS atau eDP mengikut seni bina panel yang disambungkan.
Papan ini menyokong LVDS 8-bit dwi-saluran dan beberapa konfigurasi eDP, termasuk pilihan FPC 20-pin, 30-pin dan 40-pin. Ini menjadikan keserasian panel sebagai bahagian penting dalam penyepaduan sistem. Jurutera harus mengesahkan model LCD, resolusi, jenis antara muka, definisi pin, voltan panel, keperluan lampu latar dan konfigurasi perisian tegar sebelum pengeluaran.
Sebagai contoh, penyepadu sistem yang menaik taraf mesin industri berasaskan VGA yang lebih lama berkemungkinan mengekalkan seni bina LCD sedia ada semasa menggunakan pengawal yang menerima input VGA. Sebaliknya, sistem terbenam baharu boleh menggunakan input HDMI, DP atau Jenis-C yang serasi semasa memacu panel eDP.
Apakah Ciri Utama Papan Iklan Antaramuka?
1. Pelbagai Pilihan Input Video
Papan ini menggabungkan input video HDMI, DisplayPort, VGA dan USB Type-C. Seni bina berbilang antara muka ini memberikan pembangun peralatan lebih kebebasan apabila memilih komputer industri, papan terbenam dan peranti hos.
2. Keserasian Paparan LVDS dan eDP
Menyokong kedua-dua LVDS dan eDP menjadikan pengawal sesuai untuk generasi teknologi TFT LCD yang berbeza. Konfigurasi yang tersedia termasuk dwi-saluran 8-bit LVDS serta antara muka eDP 20-pin, 30-pin dan 40-pin.
3. Konfigurasi Kuasa Fleksibel
Pengawal menyokong pilihan voltan panel 3.3V, 5V dan 12V. Pilihan output lampu latar termasuk 5V, 12V dan 24V. Fleksibiliti ini berguna apabila menyepadukan modul LCD dengan keperluan elektrik yang berbeza.
4. Keupayaan Operasi Perindustrian
Julat suhu operasi yang ditentukan ialah -20°C hingga 80°C. Reka bentuk ini juga menggabungkan komponen gred industri, reka bentuk kuasa riak rendah dan perlindungan ESD yang dipertingkatkan untuk persekitaran peralatan yang mencabar.
5. Fungsi Pemprosesan dan Pengembangan Imej
Maklumat produk menentukan memori DDR onboard, pemprosesan FRC, dan putaran imej 180°. Fungsi ini boleh menjadi berharga dalam paparan terbenam di mana orientasi imej dan pemprosesan paparan perlu disesuaikan dengan pemasangan fizikal.
Apakah Spesifikasi Teknikal Utama?
Jadual berikut meringkaskan spesifikasi utama yang tersedia untuk pengawal paparan berbilang antara muka ini:
| item | Spesifikasi |
|---|---|
| Input Video | HDMI, DisplayPort (DP), VGA, Jenis-C |
| Paparan Output | LVDS dan eDP |
| Antara Muka eDP | FPC 20-pin / 30-pin / 40-pin |
| Output LVDS | LVDS 8-bit dwi saluran |
| Voltan Panel | 3.3V / 5V / 12V |
| Output Lampu Latar | 5V / 12V / 24V |
| Penguat Audio | 3W × 2 |
| Voltan Masukan | 8V–28V |
| Suhu Operasi | -20°C hingga 80°C |
Oleh kerana panel LCD boleh mempunyai definisi pin yang berbeza walaupun menggunakan standard antara muka umum yang sama, jurutera harus menganggap spesifikasi sebagai titik permulaan untuk pengesahan keserasian dan bukannya menganggap setiap panel boleh ditukar ganti secara langsung.
Di manakah Pengawal Paparan Ini Boleh Digunakan?
Gabungan berbilang input video dan output LVDS/eDP menjadikan pengawal jenis ini sesuai untuk pelbagai aplikasi paparan industri dan terbenam.
Terminal HMI Perindustrian
Antara muka mesin manusia selalunya perlu beroperasi secara berterusan semasa menyambungkan komputer industri ke paparan LCD TFT. Pilihan input video yang fleksibel memudahkan pemilihan platform perkakasan dan peningkatan peralatan.
Antaramuka Mesin CNC
Sistem CNC mungkin menggunakan perkakasan pengkomputeran generasi yang berbeza. Pengawal berbilang antara muka boleh membantu menyambungkan sumber video lama atau moden dengan panel LCD yang sesuai.
Pameran Peralatan Perubatan
Peralatan diagnostik dan makmal perubatan boleh memerlukan operasi paparan yang stabil dan konfigurasi LCD dipadankan dengan teliti. Oleh itu, ujian keserasian panel dan parameter paparan tersuai boleh menjadi penting semasa penyepaduan.
Sistem Penglihatan Mesin
Peralatan penglihatan mesin biasanya menggabungkan komputer industri, kamera, unit pemprosesan dan paparan operator. Antara muka video yang fleksibel membenarkan subsistem paparan untuk menampung konfigurasi hos yang berbeza.
Pemantau dan Kiosk Bingkai Terbuka
Terminal layan diri, kiosk dan monitor bingkai terbuka mungkin menggunakan saiz LCD dan platform hos yang berbeza. Pengawal boleh dikonfigurasikan boleh membantu pengeluar menyeragamkan sebahagian daripada seni bina paparan mereka merentas varian produk.
Bagaimanakah Sokongan OEM & ODM Meningkatkan Penyepaduan Paparan?
Memilih papan pemacu LCD bukan sahaja mengenai jenis penyambung. Penyepaduan yang berjaya bergantung pada pemadanan pengawal dengan panel LCD dan seni bina sistem yang tepat.
Untuk projek OEM dan ODM, sokongan kejuruteraan mungkin termasuk:
- Pengesahan keserasian panel LCD.
- Pengoptimuman dan pelarasan perisian tegar.
- pengubahsuaian EDID.
- Penalaan parameter lampu latar.
- Reka bentuk kabel LVDS dan eDP tersuai.
- Percetakan logo PCB untuk peralatan tersuai.
- Padanan voltan panel dan lampu latar.
Perkhidmatan ini boleh menjadi sangat berharga apabila pelanggan memerlukan pemasangan paparan tersuai dan bukannya papan pengawal generik. Daripada menganggap LCD, papan pemacu, kabel dan lampu latar sebagai komponen bebas, sistem paparan lengkap boleh dinilai sebagai penyelesaian bersepadu.
Untuk projek tersuai, pembeli harus menyediakan nombor model LCD, input video yang diperlukan, kuasa input, keperluan lampu latar, anggaran kuantiti tahunan dan sebarang keperluan perisian tegar atau OEM sebelum penilaian teknikal.
Bagaimanakah Jurutera Harus Memilih Pengawal Paparan yang Betul?
Sebelum membeli papan pengawal, jurutera harus mengesahkan beberapa parameter teknikal dan bukannya memilih papan semata-mata mengikut rupa penyambung luaran.
- Sahkan antara muka LCD.Tentukan sama ada panel menggunakan LVDS atau eDP dan kenal pasti penyambung dan konfigurasi pin yang tepat.
- Periksa voltan panel.Sahkan sama ada LCD memerlukan 3.3V, 5V atau 12V.
- Sahkan lampu latar.Sahkan voltan lampu latar yang diperlukan, dayakan isyarat dan keperluan PWM.
- Semak sumber video.Kenal pasti sama ada hos menggunakan HDMI, DP, VGA atau Mod Alt DP Jenis-C yang serasi.
- Sahkan resolusi dan masa.Perisian tegar pengawal mesti serasi dengan parameter paparan panel sasaran.
- Menilai persekitaran operasi.Suhu, ESD, kestabilan kuasa dan keperluan operasi berterusan harus dipertimbangkan untuk peralatan industri.
- Bincangkan keperluan penyesuaian.Untuk pengeluaran OEM, konfigurasi kabel, perisian tegar, penandaan PCB, dan padanan panel hendaklah disahkan sebelum pengeluaran besar-besaran.
Senarai semak ini membantu mengurangkan masalah keserasian semasa ujian prototaip dan penggunaan pengeluaran.
Soalan Lazim
S1: Adakah papan menyokong kedua-dua panel LCD LVDS dan eDP?
ya. Pengawal direka bentuk untuk menyokong kedua-dua panel LCD TFT LVDS dan eDP. Konfigurasi yang tersedia termasuk pilihan dwi-saluran 8-bit LVDS dan eDP dengan antara muka FPC 20-pin, 30-pin dan 40-pin.
S2: Input video manakah yang disokong?
Papan menyokong input video HDMI, DisplayPort, VGA dan USB Type-C. Operasi video Jenis-C bergantung pada peranti hos yang menyokong kefungsian Mod Alt DisplayPort yang sesuai.
S3: Apakah voltan panel yang tersedia?
Pilihan voltan panel yang ditentukan ialah 3.3V, 5V dan 12V. Tetapan yang sesuai hendaklah dipilih mengikut spesifikasi panel LCD sasaran.
S4: Bolehkah pengawal disesuaikan untuk projek OEM?
ya. Sokongan penyesuaian boleh termasuk pengesahan keserasian LCD, pengoptimuman perisian tegar, pengubahsuaian EDID, penalaan parameter lampu latar, kabel LVDS/eDP tersuai dan pencetakan logo PCB.
S5: Apakah maklumat yang perlu diberikan sebelum meminta sebut harga?
Adalah disyorkan untuk menyediakan model panel LCD, input video yang dikehendaki, voltan input, keperluan lampu latar, jangkaan kuantiti tahunan dan sebarang keperluan penyesuaian OEM atau perisian tegar. Butiran ini membolehkan pasukan kejuruteraan menilai keserasian dengan lebih tepat.
Bawa Pulang Akhir
Pengawal paparan berbilang antara muka yang fleksibel boleh memudahkan sambungan antara sumber video moden dan lama serta panel LCD TFT perindustrian yang berbeza generasi. Dengan input HDMI, DisplayPort, VGA dan Type-C digabungkan dengan output LVDS dan eDP, penyelesaian itu boleh menyokong pelbagai aplikasi HMI industri, CNC, perubatan, kiosk, pengangkutan dan paparan terbenam. Kuasa panel boleh dikonfigurasikan, pilihan lampu latar, julat suhu industri dan perkhidmatan kejuruteraan OEM/ODM menyokong lagi projek paparan tersuai.
Jika anda sedang membangunkan paparan industri, menaik taraf sistem LCD sedia ada atau mencari penyelesaian pengawal yang boleh dipercayai untuk pengeluaran OEM, sediakan model LCD anda dan keperluan antara muka kepada SKY-TDM.Hubungi kamidengan spesifikasi panel anda, keperluan aplikasi dan kuantiti yang dijangkakan untuk membincangkan keserasian, pilihan penyesuaian dan penyelesaian pengawal paparan yang sesuai untuk projek anda.
