HDMI dan VGA dan DVI ke Papan Pengawal LCD Perindustrian LVDS

Banyak projek paparan industri memerlukan menukar output video PC standard --- HDMI, VGA atau DVI --- kepada isyarat LVDS yang memacu panel LCD TFT industri. Walaupun papan berbilang antara muka menyokong DP, Jenis-C dan eDP, kebanyakan peralatan kilang (PLC, PC industri dan pengawal legasi) masih menggunakan HDMI, VGA atau DVI sebagai output utama.

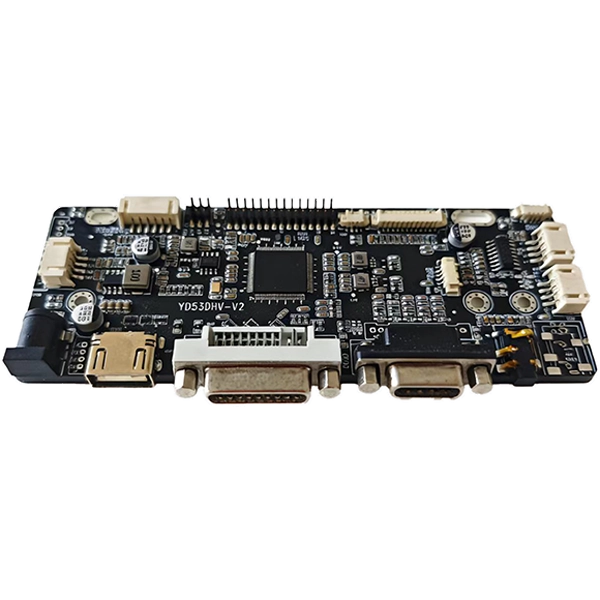

SKY-TDMHDMI dan VGA dan DVI ke Papan Pengawal LCD Perindustrian LVDSmenangani keperluan khusus ini. Ia menerima tiga sumber video paling biasa yang terdapat pada komputer perindustrian dan memacu panel LVDS tanpa memerlukan penyesuai DP-ke-HDMI atau kabel penukaran Jenis-C---menjimatkan kos dan mengurangkan potensi titik kegagalan dalam rantaian isyarat.

Kami telah membekalkan papan ini kepada pengeluar peralatan untuk naik taraf panel HMI, penggantian paparan mesin CNC dan penyepaduan paparan troli perubatan di mana output video standard perlu disambungkan ke panel industri LVDS. Bagi pelanggan yang sudah menggunakan sumber HDMI, VGA atau DVI dan panel LVDS, papan ini menyediakan penyelesaian yang mudah tanpa membayar untuk ciri DP, Jenis-C atau eDP yang tidak digunakan.

Ciri-ciri Utama

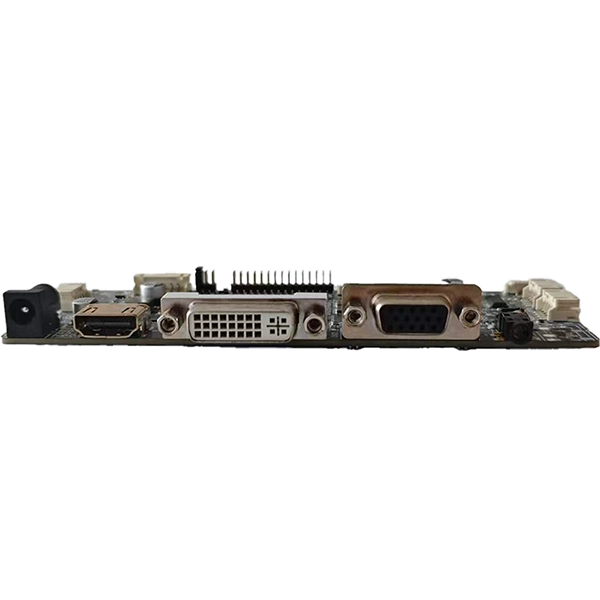

1. Tiga Input Standard untuk PC Industri

- HDMI menyokong PC industri moden dan sistem terbenam

- VGA bersambung kepada pengawal legasi dan perkakasan lama

- DVI menyediakan laluan isyarat digital untuk stesen kerja industri

- Tiada sokongan DP atau Jenis-C bermakna kos yang lebih rendah untuk aplikasi standard

2. Pemanduan Panel LVDS Dioptimumkan

- Menyokong output LVDS satu/dua saluran sehingga1920×1080 @ 60Hz

- Serasi dengan panel LVDS 6-bit, 8-bit dan 10-bit

- Voltan panel boleh dipilih (3.3V/5V/12V) untuk pelbagai model LCD

- Parameter masa boleh laras untuk keperluan khusus panel

3. Integriti Isyarat Gred Perindustrian

- Reka bentuk EMI yang rendah mengurangkan gangguan dengan peralatan berdekatan

- Input DC lebar (8-25V) untuk sistem kuasa industri 12V atau 24V

- Pemacu lampu latar bersepadu dengan kawalan kecerahan PWM

- Output imej stabil di bawah turun naik kuasa kilang

4. Penyepaduan Mudah untuk OEM

- Penyambung keluaran JST 2x15 LVDS standard sepadan dengan kabel panel biasa

- Saiz PCB padat sesuai dengan kebanyakan penutup paparan industri

- Penyelesaian papan tunggal menghapuskan kotak penukar luaran

- Bekalan kitaran hayat jangka panjang untuk pengeluaran peralatan berbilang tahun

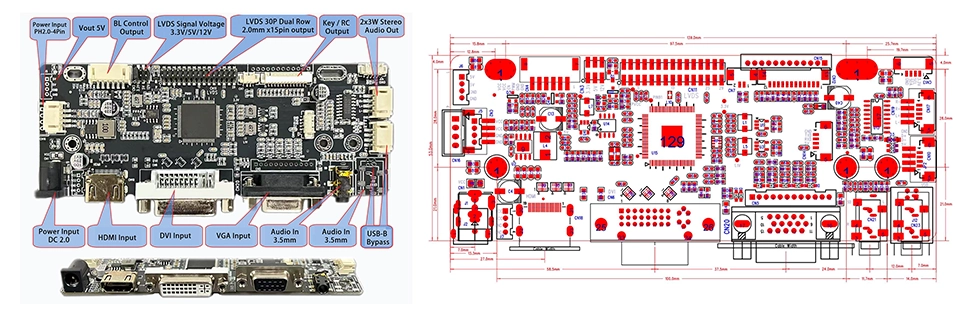

Antara Muka dan Dimensi

Antara Muka Output LVDS Pin JST 2x15

Antara Muka Lampu Belakang 6-Pin 2.0mm

Aplikasi Biasa

HDMI dan VGA dan DVI ke LVDS Industrial LCD Controller Board kami direka terutamanya untuk aplikasi industri, menawarkan kestabilan yang luar biasa. Ia digunakan secara meluas dalam pelbagai industri, termasuk panel HMI automasi industri, terminal pengendali mesin CNC, peralatan diagnostik perubatan dan pemantauan pesakit, PC panel industri dan pengawal terbenam, monitor sentuh bingkai terbuka, kiosk layan diri dan terminal interaktif, sistem POS runcit, paparan pengangkutan atas kapal, dan peralatan pengeluaran kilang pintar.

Bila Memilih Papan Ini lwn. Papan Berbilang Antara Muka

Papan Pengawal Mana Yang Sesuai dengan Projek Anda?

SKY-TDM menawarkan dua papan pengawal LCD industri. Inilah cara untuk memilih:

Pilih Papan Ini (HDMI/VGA/DVI ke LVDS) jika:

- Sumber video anda ialah HDMI, VGA atau DVI sahaja (tiada DP/Type-C diperlukan)

- Panel LCD anda menggunakan antara muka LVDS (tiada panel eDP)

- Anda memerlukan penyelesaian yang dioptimumkan kos untuk aplikasi industri standard

- Anda ingin mengelak daripada membayar untuk Mod Alt DP, Jenis-C atau ciri eDP

- Anda sedang menaik taraf peralatan sedia ada yang sudah mempunyai output HDMI/VGA/DVI

Pilih Papan Berbilang Antara Muka (HDMI/DP/VGA/Type-C ke LVDS/eDP) jika:

- Sistem anda termasuk sumber video DisplayPort atau USB Type-C

- Anda memerlukan sokongan panel eDP

- Anda sedang membangunkan platform baharu dengan pelbagai keperluan input video

- Aplikasi anda memerlukan sokongan resolusi 4K

- Anda memerlukan fleksibiliti antara muka maksimum untuk kalis masa hadapan

Untuk kebanyakan aplikasi automasi, perubatan dan kios industri dengan output PC standard dan panel LVDS, papan ini menyediakan keseimbangan fungsi dan kos yang optimum.

Mengapa Memilih SKY-TDM

✔ Kebolehpercayaan Gred Perindustrian

Dibina dengan komponen elektronik premium untuk memastikan operasi yang stabil dan tahan lama dalam persekitaran perindustrian yang keras.

✔ Ekosistem Paparan Sehenti

Kami menyediakan panel LCD, skrin sentuh, papan pengawal, ikatan optik dan kabel paparan tersuai, membolehkan perolehan satu sumber untuk keseluruhan pemasangan paparan anda.

✔ Penyesuaian OEM & ODM Komprehensif

Pasukan kami menyokong sepenuhnya keperluan penyesuaian anda. Kami boleh menyesuaikan penampilan fizikal produk, antara muka, kabel isyarat, dan input/output kuasa mengikut keperluan khusus anda.

✔ Bekalan Stabil Jangka Panjang

Pengurusan Bil Bahan (BOM) yang ketat menghalang komponen usang secara tiba-tiba, yang penting untuk peranti industri yang memerlukan sokongan pengeluaran berbilang tahun.

✔ Sokongan Kejuruteraan yang berdedikasi

Pasukan kami akan membuat susulan dengan anda daripada fasa pengesahan prototaip hingga pengeluaran besar-besaran, menjejaki isu ujian secara berterusan dan menyediakan penyelesaian teknikal.

Jaminan Kualiti

Semua HDMI dan VGA dan DVI ke Papan Pengawal LCD Perindustrian LVDS kami menjalani proses pemeriksaan piawai dan suite komprehensif prosedur ujian yang ketat. Kami melaksanakan 100% pengesahan berfungsi penuh, integriti isyarat dan ujian kestabilan output, ujian pembakaran berterusan (tersedia atas permintaan), ujian berbasikal kestabilan bekalan kuasa dan pengesahan komunikasi antara muka yang lengkap. Langkah-langkah ini memastikan kebolehgunaan dan integriti setiap produk sebelum penghantaran. Pemeriksaan kualiti kami yang ketat meminimumkan risiko kegagalan medan untuk OEM peralatan industri dalam aplikasi pengguna akhir.

Soalan Lazim

S1: Apakah perbezaan utama antara papan ini dan papan berbilang antara muka SKY-TDM?

J: Papan ini memfokuskan pada input HDMI, VGA dan DVI dengan output LVDS---tiga antara muka paling biasa ditemui pada PC industri dan pengawal legasi. Ia menawarkan penyelesaian yang dioptimumkan kos untuk aplikasi standard di mana DP, Jenis-C dan eDP tidak diperlukan.

S2: Bolehkah papan ini menyokong resolusi lebih tinggi daripada 1920×1080?

J: Papan ini dioptimumkan untuk panel LVDS perindustrian sehingga1920×1080 @ 60Hz. Untuk aplikasi resolusi 4K atau lebih tinggi dengan panel eDP, kami mengesyorkan papan berbilang antara muka kami yang menyokong output eDP.

S3: Bolehkah saya menggunakan papan ini dengan kedua-dua bekalan kuasa 12V dan 24V?

A: Ya. Papan menyokong julat input DC yang luas8V hingga 25V, menjadikannya serasi dengan kedua-dua sistem kuasa industri 12V dan 24V yang biasa ditemui dalam automasi kilang dan peralatan perubatan.

S4: Bagaimanakah saya tahu jika panel LCD saya serasi?

J: Sila berikan nombor model panel LCD anda. Pasukan kejuruteraan kami akan mengesahkan pemetaan pin LVDS, voltan panel, parameter pemasaan dan keserasian resolusi. Kami juga boleh menyediakan kabel LVDS yang sepadan.

S5: Adakah papan ini serasi dengan skrin sentuh rintangan dan kapasitif?

A: Ya. Kami menyokong penyepaduan antara muka sentuh untuk PCAP dan skrin sentuh rintangan melalui USB, I²C atau UART. Papan boleh dipasangkan dengan pengawal sentuh anda sebagai sebahagian daripada penyelesaian paparan lengkap.

S6: Apakah kitaran hayat biasa untuk HDMI dan VGA dan DVI ke Papan Pengawal LCD Perindustrian LVDS?

J: Papan ini direka bentuk dengan penyumberan komponen jangka panjang untuk peralatan perindustrian yang memerlukan 8-15 tahun sokongan pengeluaran. Kami mengekalkan kawalan BOM yang ketat untuk mengelakkan komponen usang secara tiba-tiba.

S7: Adakah anda menyediakan perisian tegar padanan panel?

A: Ya. Kami menyesuaikan perisian tegar untuk pemasaan, resolusi dan parameter operasi panel LCD khusus anda. Ini memastikan integrasi plug-and-play dengan panel paparan anda.

Hubungi Kami

Adakah anda mendapatkan papan pengawal LCD industri yang boleh dipercayai untuk projek paparan terbenam anda?

Sama ada anda memerlukan papan pemacu HDMI/VGA/DVI ke LVDS standard atau pemasangan paparan tersuai sepenuhnya, pasukan kejuruteraan SKY-TDM menyokong projek anda dari konsep awal melalui pembuatan besar-besaran.

Sila berikan butiran berikut dalam pertanyaan anda:

• Nombor model panel LCD tepat

• Saiz paparan dan resolusi asli

• Antara muka input video yang diperlukan

• Spesifikasi voltan kendalian

• Jenis skrin sentuh (jika berkenaan)

• Sasaran aplikasi dan persekitaran operasi

• Anggaran kuantiti pesanan tahunan

• Keperluan penyesuaian terperinci

Jurutera kami akan menilai spesifikasi anda, menyampaikan cadangan perkakasan yang dipadankan, lukisan teknikal dan sebut harga kompetitif dalam masa 24 jam.
