Peralatan industri moden sangat bergantung pada sistem paparan berprestasi tinggi untuk menyediakan pengendali maklumat yang jelas, stabil dan masa nyata. Walau bagaimanapun, panel LCD yang berbeza sering menggunakan antara muka komunikasi yang berbeza, mewujudkan cabaran keserasian semasa peningkatan peralatan, penyepaduan sistem dan projek penggantian paparan. AnPapan Penukaran Isyarat LVDS ke TTLmenyediakan penyelesaian yang berkesan dengan menukar isyarat LVDS kepada isyarat keluaran TTL/RGB, membolehkan jurutera menyambungkan sistem kawalan lanjutan dengan panel LCD TFT berasaskan TTL sedia ada.
Artikel ini menerangkan cara Papan Penukaran Isyarat LVDS kepada TTL berfungsi, sebab penting untuk aplikasi perindustrian, cabaran yang diselesaikan dan cara pengeluar boleh memilih penyelesaian penukaran yang boleh dipercayai. Dengan pengalaman paparan industri yang profesional, SKY-TDM menyediakan papan penukaran tersuai yang direka untuk operasi yang stabil, hayat perkhidmatan yang panjang dan penyepaduan yang fleksibel.
| Bahagian | Topik Utama | Tujuan |
|---|---|---|
| Asas Antara Muka Paparan | Memahami teknologi LVDS dan TTL | Bantu jurutera mengenal pasti keperluan keserasian |
| Teknologi Penukaran | Kaedah pemprosesan dan penghantaran isyarat | Terangkan bagaimana penukaran meningkatkan sambungan sistem |
| Faedah Perindustrian | Kebolehpercayaan, fleksibiliti dan pengurangan kos | Selesaikan cabaran kejuruteraan praktikal |
| Panduan Pemilihan | Faktor teknikal yang penting | Sokong keputusan pembelian yang lebih baik |
Dalam sistem paparan industri, keserasian komunikasi antara pengawal utama dan panel LCD adalah salah satu faktor terpenting yang mempengaruhi prestasi produk. Generasi teknologi paparan yang berbeza mungkin menggunakan piawaian isyarat yang berbeza. Banyak komputer industri moden dan pengawal terbenam menyediakan output LVDS, manakala beberapa panel LCD TFT sedia ada masih memerlukan input TTL/RGB.
LVDS (Low Voltage Differential Signaling) digunakan secara meluas dalam paparan industri kerana ia menyediakan penghantaran data berkelajuan tinggi dengan gangguan elektromagnet yang dikurangkan. Ia menghantar data imej melalui isyarat pembezaan, menjadikannya sesuai untuk aplikasi yang memerlukan operasi yang stabil dalam tempoh yang lama.
Antara muka paparan TTL (Transistor-Transistor Logic) menggunakan penghantaran data RGB selari. Walaupun teknologi TTL lebih lama berbanding dengan LVDS, banyak modul LCD industri terus menggunakan antara muka TTL kerana struktur mudah dan keserasiannya dengan pengawal paparan tertentu.
Perbezaan antara kedua-dua teknologi antara muka ini menimbulkan masalah kejuruteraan biasa: cara menyambung sumber isyarat LVDS dengan panel LCD TTL tanpa mereka bentuk semula sistem paparan yang lengkap. Di sinilah Papan Penukaran Isyarat LVDS ke TTL menjadi komponen penting.

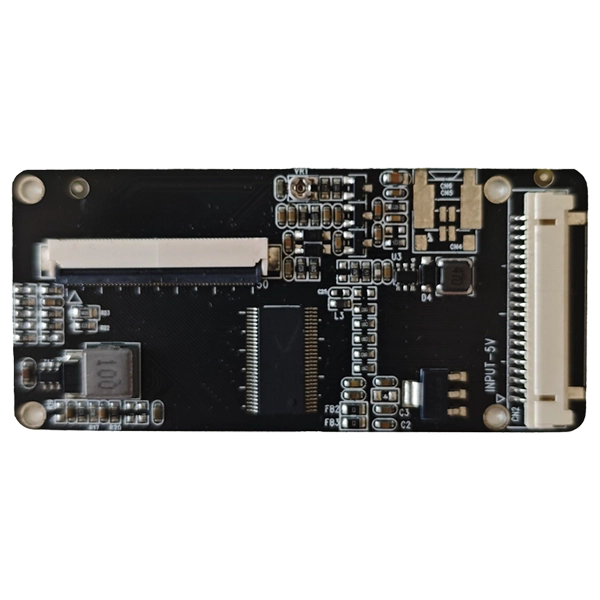

Papan Penukaran Isyarat LVDS ke TTL berfungsi sebagai peranti antara muka perantaraan antara sumber output LVDS dan panel paparan input TTL. Papan menerima isyarat LVDS pembezaan berkelajuan tinggi, memproses data melalui litar penukaran dalaman, dan mengeluarkan isyarat TTL/RGB selari yang serasi dengan panel LCD.
Proses penukaran biasanya merangkumi beberapa peringkat utama:
| Peringkat Pemprosesan | Fungsi |
|---|---|
| Penerimaan Isyarat LVDS | Menerima isyarat imej berbeza daripada pengawal hos atau komputer industri. |
| Penyahkodan Isyarat | Menukar data bersiri LVDS kepada data paparan RGB selari. |
| Pelarasan Masa | Memadankan keperluan pemasaan LCD termasuk jam, penyegerakan dan isyarat data. |
| Penghantaran Output TTL | Menghantar isyarat RGB yang ditukar kepada panel LCD TFT yang serasi dengan TTL. |
Papan penukaran yang direka bentuk dengan betul mesti mengekalkan integriti isyarat sepanjang proses. Reka bentuk penukaran yang lemah boleh menyebabkan masalah seperti imej berkelip, warna tidak betul, output paparan tidak stabil atau kegagalan komunikasi lengkap.
SKY-TDM membangunkan penyelesaian paparan industri termasuk Papan Penukaran Isyarat LVDS ke TTL yang memfokuskan pada penghantaran yang stabil, reka bentuk litar yang dioptimumkan dan keserasian dengan pelbagai aplikasi LCD TFT.
Banyak pengeluar peralatan menghadapi kesukaran apabila menaik taraf produk sedia ada atau menggantikan modul LCD yang dihentikan. Mereka bentuk semula sepenuhnya sistem perkakasan boleh memerlukan sumber kejuruteraan yang ketara dan meningkatkan kos pembangunan.
Papan Penukaran Isyarat LVDS ke TTL membantu menyelesaikan masalah biasa ini:
Bagi pengilang OEM, pengeluar peralatan perubatan, syarikat automasi dan pembangun sistem terbenam, teknologi penukaran antara muka menyediakan kaedah praktikal untuk melanjutkan kitaran hayat produk sambil mengekalkan prestasi paparan yang boleh dipercayai.
| Ciri | Faedah Kejuruteraan |
|---|---|
| Reka Bentuk PCB Perindustrian | Meningkatkan ketahanan dan kestabilan untuk operasi jangka panjang. |
| Integriti Isyarat Tinggi | Mengurangkan herotan imej dan ralat penghantaran. |
| Pengoptimuman EMC | Meminimumkan gangguan elektromagnet dalam persekitaran industri. |
| Sokongan Antara Muka Fleksibel | Menyokong keperluan panel LCD yang berbeza. |
| Keupayaan Pembangunan Tersuai | Membenarkan pelarasan penyambung, perisian tegar dan parameter elektrik. |
Persekitaran industri selalunya memerlukan komponen paparan untuk beroperasi secara berterusan di bawah perubahan suhu, bunyi elektrik dan getaran mekanikal. Oleh itu, papan penukaran mesti direka bentuk melebihi keperluan asas pengguna.
SKY-TDM memfokuskan pada penyelesaian paparan gred industri dengan pilihan penyesuaian untuk antara muka LCD yang berbeza, resolusi, konfigurasi penyambung dan keperluan aplikasi.
Permintaan untuk penyelesaian komunikasi paparan yang boleh dipercayai terus berkembang merentas industri yang berbeza. Apabila pengeluar peralatan menaik taraf produk mereka, keperluan untuk menyambungkan pengawal moden dengan modul LCD sedia ada menjadi semakin penting. Papan Penukaran Isyarat LVDS ke TTL menyediakan fleksibiliti yang diperlukan untuk banyak aplikasi paparan industri.
Industri berikut biasanya mendapat manfaat daripada teknologi ini:
| Medan Permohonan | Keperluan Paparan | Peranan LVDS kepada Papan Penukaran TTL |
|---|---|---|
| Peralatan Automasi Perindustrian | Output paparan yang stabil, waktu kerja yang panjang, kebolehpercayaan yang tinggi | Menghubungkan pengawal industri dengan paparan operator berasaskan TTL |
| Peralatan Perubatan | Kualiti imej yang jelas dan prestasi yang konsisten | Menyokong peningkatan paparan tanpa mengubah reka bentuk sistem yang lengkap |
| Sistem Pengangkutan | Rintangan kepada getaran dan gangguan persekitaran | Mengekalkan komunikasi yang boleh dipercayai antara unit kawalan dan skrin |
| Sistem Terbenam | Reka bentuk padat dan integrasi yang fleksibel | Menyediakan keserasian antara muka antara platform perkakasan yang berbeza |
| Terminal Layan Diri | Operasi berterusan dan antara muka mesra pengguna | Membenarkan penggantian dan penyelenggaraan paparan yang cekap |
Bagi pengeluar peralatan, penggantian paparan tidak selalu semudah memilih panel LCD baharu. Panel yang berbeza mungkin mempunyai format isyarat yang berbeza, definisi pin, parameter pemasaan dan keperluan voltan. Papan penukaran bertindak sebagai jambatan antara teknologi yang berbeza, membantu jurutera mengelakkan kerja reka bentuk semula yang tidak perlu.
Dalam projek automasi industri, sebagai contoh, pengawal mungkin sudah menyediakan output LVDS manakala paparan TFT yang dipilih memerlukan input TTL. Daripada menukar perkakasan pengawal, jurutera boleh menyepadukan Papan Penukaran Isyarat LVDS kepada TTL untuk mencapai keserasian dengan cepat dan cekap.
Memilih papan penukaran yang betul memerlukan penilaian yang teliti terhadap spesifikasi teknikal. Penyelesaian yang sesuai bukan sahaja harus menukar isyarat tetapi juga memastikan kebolehpercayaan dan keserasian jangka panjang dengan keseluruhan sistem paparan.
Faktor-faktor berikut harus dipertimbangkan sebelum membeli:
| Faktor Pemilihan | Pertimbangan Penting |
|---|---|
| Keserasian Panel LCD | Sahkan model LCD, resolusi, jenis antara muka dan format isyarat yang disokong. |
| Jenis Isyarat Input | Semak konfigurasi saluran LVDS, tahap voltan dan keperluan penghantaran. |
| Antaramuka Output | Pastikan output TTL/RGB sepadan dengan definisi penyambung panel LCD. |
| Keperluan Kuasa | Sahkan voltan operasi dan spesifikasi penggunaan kuasa. |
| Keadaan Persekitaran | Pertimbangkan julat suhu, rintangan getaran dan persekitaran aplikasi. |
| Sokongan Penyesuaian | Pilih pembekal yang mampu menyesuaikan parameter perkakasan dan perisian. |
Kesilapan biasa semasa penyepaduan sistem ialah memilih papan penukaran hanya berdasarkan penampilan penyambung. Dua paparan mungkin menggunakan penyambung yang serupa tetapi mempunyai ciri elektrik yang berbeza sama sekali. Padanan yang salah boleh menyebabkan imej tidak stabil, warna tidak normal atau kerosakan perkakasan.
Pembekal profesional seperti SKY-TDM menyediakan sokongan teknikal untuk membantu pelanggan mengenal pasti penyelesaian penukaran yang sesuai mengikut spesifikasi paparan dan keperluan projek mereka.
Apabila mereka bentuk atau menaik taraf sistem paparan, jurutera boleh mempertimbangkan sama ada untuk menyambung terus pengawal ke panel LCD yang serasi atau menggunakan penyelesaian penukaran isyarat. Memahami perbezaan membantu pengeluar membuat keputusan yang lebih baik.
| Item Perbandingan | Sambungan LCD Terus | Papan Penukaran Isyarat LVDS ke TTL |
|---|---|---|
| Fleksibiliti Perkakasan | Terhad kepada jenis antara muka yang sepadan | Menyokong sambungan antara antara muka yang berbeza |
| Peningkatan Produk | Mungkin memerlukan penggantian pengawal | Membenarkan perkakasan sedia ada untuk terus berfungsi |
| Kos Pembangunan | Lebih tinggi apabila reka bentuk semula diperlukan | Lebih rendah kerana sistem sedia ada boleh digunakan semula |
| Masa Kejuruteraan | Kitaran pembangunan yang lebih panjang | Proses integrasi yang lebih pantas |
| Julat Permohonan | Sesuai untuk sistem padanan baharu | Sesuai untuk naik taraf dan projek tersuai |
Untuk produk baharu dengan komponen yang dipadankan sepenuhnya, sambungan terus mungkin merupakan pilihan yang sesuai. Walau bagaimanapun, untuk naik taraf peralatan, projek penggantian dan aplikasi perindustrian tersuai, Papan Penukaran Isyarat LVDS ke TTL menawarkan lebih fleksibiliti.
Teknologi ini amat berharga apabila pengeluar perlu mengekalkan struktur produk sedia ada sambil meningkatkan prestasi paparan atau memanjangkan hayat perkhidmatan peralatan.
Papan Penukaran Isyarat LVDS kepada TTL ialah peranti antara muka elektronik yang menukar isyarat paparan LVDS kepada isyarat TTL/RGB. Ia membolehkan pengawal keluaran LVDS berkomunikasi dengan panel LCD serasi TTL.
Peralatan industri selalunya menggunakan teknologi paparan generasi yang berbeza. Papan penukaran menyelesaikan isu keserasian antara pengawal dan panel LCD, mengurangkan keperluan reka bentuk semula dan meningkatkan fleksibiliti sistem.
Tidak. Panel LCD yang berbeza mempunyai resolusi yang berbeza, parameter pemasaan, definisi penyambung dan keperluan elektrik. Papan penukaran yang sesuai mesti sepadan dengan model paparan dan spesifikasi sistem tertentu.
Padanan yang salah boleh mengakibatkan skrin berkelip, warna hilang, paparan imej tidak normal, operasi tidak stabil atau kemungkinan kerosakan pada komponen yang disambungkan. Pengesahan teknikal yang betul adalah penting sebelum pemasangan.
ya. SKY-TDM menyokong penyelesaian paparan industri tersuai mengikut keperluan pelanggan, termasuk konfigurasi antara muka, keserasian LCD dan pelarasan khusus aplikasi.
Teknologi ini digunakan secara meluas dalam automasi industri, peralatan perubatan, sistem pengangkutan, peranti terbenam, panel kawalan dan aplikasi lain yang memerlukan penyepaduan paparan yang boleh dipercayai.
Papan Penukaran Isyarat LVDS kepada TTL memainkan peranan penting dalam menyelesaikan cabaran keserasian paparan dalam sistem perindustrian moden. Dengan menukar isyarat LVDS kepada output TTL, ia membolehkan pengilang menyambungkan perkakasan generasi yang berbeza, memudahkan peningkatan produk, mengurangkan kos pembangunan dan meningkatkan fleksibiliti sistem.
Bagi jurutera yang bekerja pada peralatan perindustrian, memilih penyelesaian penukaran yang betul memerlukan pertimbangan yang teliti terhadap spesifikasi LCD, keserasian isyarat, persekitaran operasi dan keperluan penyesuaian. Papan penukaran yang boleh dipercayai harus menyediakan penghantaran yang stabil, keserasian yang kuat dan prestasi jangka panjang.
SKY-TDMpakar dalam penyelesaian paparan industri dan menyediakan produk LVDS yang boleh dipercayai kepada TTL Signal Conversion Board yang direka untuk keperluan aplikasi yang berbeza. Dengan pengalaman teknikal profesional dan keupayaan sokongan tersuai, SKY-TDM membantu pelanggan mencapai integrasi paparan yang cekap dan stabil.
Jika anda sedang mencari penyelesaian Papan Penukaran Isyarat LVDS kepada TTL yang boleh dipercayai untuk projek paparan industri anda, SKY-TDM boleh memberikan bantuan profesional dan pilihan tersuai. Tolonglahhubungi kamihari ini untuk membincangkan keperluan anda dan mencari penyelesaian penukaran paparan yang sesuai untuk aplikasi anda.
