Apabila peralatan industri memerlukan input video yang fleksibel dan sambungan LCD TFT yang boleh dipercayai,2-HDMI ke Papan AD Antara Muka TTL LVDSdaripadaSKY-TDMmenyediakan penyelesaian pengawal praktikal. Direka untuk penyepaduan paparan industri, ia menyokong input dwi HDMI, output LVDS dan TTL, perisian tegar boleh dikonfigurasikan dan panel LCD dari 7 hingga 32 inci, membantu pemaju OEM memudahkan penyepaduan perkakasan dan mengurangkan usaha pembangunan.
Pengawal paparan mesti melakukan lebih daripada menukar isyarat video. Ia perlu sepadan dengan antara muka LCD, mengekalkan penghantaran imej yang stabil, menyokong pemasaan panel yang diperlukan, dan kekal boleh dipercayai sepanjang kitaran hayat peralatan. The2-HDMI ke Papan AD Antara Muka TTL LVDSdireka bentuk mengikut keperluan praktikal ini. Dengan menerima dua sumber video HDMI dan menyediakan antara muka keluaran LVDS atau RGB TTL, ia memberikan pereka peralatan lebih fleksibiliti apabila memilih panel LCD TFT industri. Perisian tegar yang boleh dikonfigurasikan juga boleh disesuaikan dengan resolusi, pemasaan, definisi antara muka, kawalan lampu latar, tetapan OSD dan keperluan projek lain. Ini menjadikan papan itu sesuai untuk automasi industri, peralatan perubatan, kiosk layan diri, papan tanda digital, peralatan pengangkutan dan sistem paparan terbenam.
Jadual Kandungan
- Apakah Itu Papan Iklan Antara Muka 2-HDMI ke LVDS TTL?
- Mengapa Input Dwi HDMI Penting dalam Paparan Perindustrian?
- Bagaimanakah Output LVDS dan TTL Meningkatkan Keserasian LCD?
- Apakah Ciri Utama yang Perlu Dipertimbangkan?
- Di manakah Pengawal Paparan Ini Boleh Digunakan?
- Bagaimanakah Ia Memudahkan Penyepaduan Paparan OEM?
- Tinjauan Teknikal Lembaga Pengawal
- Soalan Lazim
- Dapatkan Penyelesaian Paparan Perindustrian Tersuai
Apakah Itu Papan Iklan Antara Muka 2-HDMI ke LVDS TTL?
Papan AD paparan, biasanya dipanggil papan pengawal LCD, bertindak sebagai titik sambungan antara sumber video dan panel LCD. Dalam peralatan industri, sumber video mungkin memberikan isyarat HDMI manakala panel LCD TFT yang dipilih mungkin memerlukan antara muka LVDS atau TTL. Pengawal menterjemah dan memproses isyarat video yang masuk supaya ia boleh dihantar ke antara muka LCD yang sesuai.

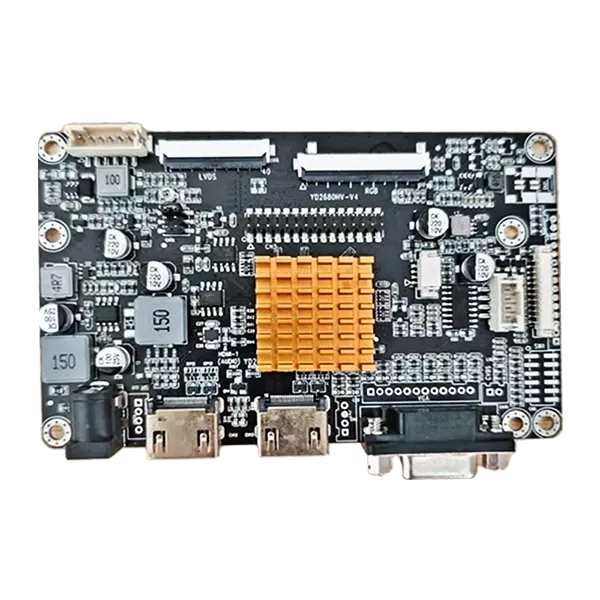

The2-HDMI ke Papan AD Antara Muka TTL LVDSdireka khusus untuk jenis penyepaduan ini. Ia menyokong dua input video HDMI dan boleh menyediakan output LVDS atau RGB TTL untuk panel LCD TFT industri yang serasi. Mengikut spesifikasi produk, ia boleh dikonfigurasikan untuk paparan TFT industri dari kira-kira 7 hingga 32 inci, bergantung pada keperluan panel khusus.
Untuk projek OEM, pendekatan ini boleh mengurangkan keperluan untuk mereka bentuk semula keseluruhan elektronik paparan apabila menukar model panel atau konfigurasi peralatan. Sebaliknya, jurutera boleh memilih konfigurasi pengawal yang sesuai dan mengesahkan resolusi LCD, pemasaan, definisi antara muka dan keperluan kuasa.
Mengapa Input Dwi HDMI Penting dalam Paparan Perindustrian?
Sistem perindustrian semakin menggunakan pelbagai sumber video. Contohnya, mesin mungkin perlu memaparkan maklumat daripada komputer sambil turut menerima isyarat daripada kamera industri, sistem pemeriksaan, komputer terbenam atau unit pemprosesan sekunder.
Pengawal dengan dua input HDMI menyediakan cara yang mudah untuk menyambungkan dua sumber video digital dan bertukar antara mereka. Ini boleh menjadikan seni bina sistem lebih fleksibel tanpa memerlukan peranti pensuisan luaran tambahan dalam setiap aplikasi.
- Pelbagai sumber video:Dua input HDMI memberikan fleksibiliti sistem yang lebih besar.
- Penyepaduan sistem:Penukaran sumber video boleh dimasukkan ke dalam seni bina paparan.
- Peningkatan peralatan:Sistem sedia ada boleh disesuaikan dengan sumber video berasaskan HDMI baharu.
- Fleksibiliti reka bentuk:Jurutera boleh membina sistem paparan di sekeliling konfigurasi sumber yang berbeza.
Ciri ini amat berguna untuk sistem HMI industri, terminal kawalan, peralatan pemeriksaan, kiosk dan produk lain yang fleksibiliti sumber paparan adalah penting.
Bagaimanakah Output LVDS dan TTL Meningkatkan Keserasian LCD?
Panel LCD tidak semua menggunakan antara muka elektrik yang sama. Dua antara muka yang biasa ditemui dalam aplikasi TFT industri ialah LVDS dan TTL/RGB. Memilih antara muka pengawal yang salah boleh menyebabkan ketidakserasian, imej tidak stabil atau reka bentuk semula perkakasan tambahan.
Menyokong kedua-dua output LVDS dan TTL memberikan pereka sistem lebih banyak pilihan apabila memilih panel LCD yang serasi. Sambungan LVDS pengawal termasuk pasangan isyarat pembezaan khusus, manakala antara muka TTLnya menyediakan data RGB dan isyarat penyegerakan untuk panel yang serasi.
| Antara muka | Fungsi Biasa | Nilai Integrasi |
|---|---|---|
| LVDS | Penghantaran data LCD pembezaan berkelajuan tinggi | Sesuai untuk banyak panel LCD TFT perindustrian |
| TTL / RGB | Data paparan RGB selari dan isyarat pemasaan | Menyokong panel TFT antara muka TTL yang serasi |
| HDMI | Input sumber video digital | Sambungan yang mudah kepada peralatan video moden |
Jurutera hendaklah sentiasa mengesahkan model LCD yang tepat, resolusi, parameter pemasaan, keperluan voltan, konfigurasi penyambung dan pemetaan pin sebelum pengeluaran. Keserasian antara muka bergantung pada spesifikasi panel lengkap dan bukannya nama antara muka sahaja.
Apakah Ciri Utama yang Perlu Dipertimbangkan?
Memilih pengawal LCD industri memerlukan lebih daripada memeriksa sama ada penyambung input dan output sepadan secara fizikal. Spesifikasi elektrik, konfigurasi perisian tegar, pemasaan panel, keperluan lampu latar dan pertimbangan bekalan jangka panjang semuanya boleh menjejaskan kebolehpercayaan projek.
Input Video HDMI Dwi
Dua input HDMI membolehkan pereka bentuk peralatan menyambungkan berbilang sumber video digital dan memilih sumber yang sesuai mengikut keperluan sistem.
Sokongan Output LVDS dan TTL
Menyokong kedua-dua jenis output memperluaskan julat panel LCD TFT yang serasi dan boleh mengurangkan reka bentuk semula perkakasan apabila projek OEM menggunakan konfigurasi paparan yang berbeza.
Konfigurasi Perisian Tegar Fleksibel
Perisian tegar boleh disesuaikan mengikut resolusi LCD, parameter masa, definisi antara muka, keperluan OSD, logo permulaan dan tetapan khusus aplikasi yang lain. Ini amat berharga untuk peralatan OEM dan ODM di mana konfigurasi pengawal standard mungkin tidak mencukupi.
Reka Bentuk Berorientasikan Perindustrian
Papan ini bertujuan untuk aplikasi industri berterusan, dengan pertimbangan reka bentuk tertumpu pada pemprosesan isyarat yang stabil, pengurangan gangguan, ketersediaan komponen dan operasi jangka panjang.
Integrasi Padat
Papan pengawal khusus boleh memudahkan seni bina paparan dalaman peralatan terbenam, membantu jurutera mengurus sambungan LCD, kawalan lampu latar, penukaran isyarat dan fungsi paparan yang berkaitan dalam platform perkakasan yang ditetapkan.
Di manakah Pengawal Paparan Ini Boleh Digunakan?
Oleh kerana pengawal menggabungkan fleksibiliti input HDMI dengan pilihan output LCD LVDS dan TTL, ia boleh menyediakan rangkaian luas aplikasi paparan terbenam dan industri.
| Permohonan | Mengapa Pengawal Berguna |
|---|---|
| Automasi Perindustrian | Menghubungkan sumber video digital dengan panel paparan TFT industri |
| Peralatan Perubatan | Menyokong konfigurasi paparan tersuai untuk peralatan khusus |
| Kiosk Layan Diri | Menyediakan input video yang fleksibel dan integrasi LCD terbenam |
| Papan Tanda Digital | Mendayakan sumber kandungan berasaskan HDMI untuk memacu panel LCD yang serasi |
| Kelengkapan Pengangkutan | Menyokong sistem paparan terbenam yang memerlukan operasi yang stabil |
| Sistem Terbenam | Menawarkan antara muka boleh dikonfigurasikan untuk reka bentuk paparan khusus aplikasi |
Konfigurasi yang sesuai bergantung pada persekitaran operasi peralatan, model LCD, sumber video, resolusi, ruang mekanikal dan seni bina kuasa. Atas sebab ini, pengesahan kejuruteraan harus diselesaikan sebelum pengeluaran besar-besaran.
Bagaimanakah Ia Memudahkan Penyepaduan Paparan OEM?
Penyepaduan paparan boleh menjadi rumit apabila projek OEM memerlukan panel LCD, skrin sentuh, pengawal, kabel, perisian tegar, lampu latar dan struktur mekanikal untuk berfungsi bersama. Papan pengawal yang boleh dikonfigurasikan di sekeliling LCD sasaran boleh mengurangkan beberapa cabaran penyepaduan ini.
SKY-TDM menyediakan perkhidmatan kejuruteraan paparan meliputi pemilihan LCD, konfigurasi pengawal, penyesuaian skrin sentuh, ikatan optik, kaca penutup, kabel antara muka dan keperluan penyepaduan paparan yang berkaitan. Sistem pengurusan kualitinya termasuk pensijilan ISO 9001, ISO 13485, dan IATF 16949, manakala papan pengawal menjalani ujian berfungsi sebelum penghantaran mengikut maklumat produk syarikat.
Untuk pelanggan OEM dan ODM, sokongan kejuruteraan boleh termasuk:
- Resolusi LCD dan konfigurasi masa
- Pemetaan pin LVDS dan pelarasan masa TTL
- Pengoptimuman perisian tegar
- Kawalan lampu latar dan kecerahan
- Konfigurasi bahasa OSD
- Penyesuaian logo permulaan
- Pin kabel dan konfigurasi penyambung
- Keperluan pemasangan mekanikal
- Padanan LCD dan panel sentuh
Pendekatan bersepadu ini boleh menjadi sangat berharga untuk projek yang keserasian paparan dan ketersediaan komponen jangka panjang merupakan pertimbangan reka bentuk yang penting.
Tinjauan Teknikal Lembaga Pengawal
Jadual berikut meringkaskan ciri penting penyelesaian pengawal ini dan menerangkan kaitan praktikalnya semasa pembangunan sistem paparan.
| Spesifikasi / Ciri | Konfigurasi Tersedia | Faedah Kejuruteraan |
|---|---|---|
| Input Video | 2 × HDMI | Menyokong pelbagai sumber video digital |
| Output LCD | LVDS dan TTL / RGB | Meluaskan pilihan LCD yang serasi |
| Julat Saiz LCD | Kira-kira 7–32 inci | Sesuai untuk pelbagai format paparan industri |
| Perisian tegar | Boleh dikonfigurasikan | Menyokong parameter paparan khusus projek |
| Penyambung LVDS | JST 2×15 pin | Menyediakan sambungan isyarat paparan pembezaan |
| LVDS FFC | 40-pin, 0.5 mm | Menyokong sambungan panel LCD yang serasi |
| TTL T-CON | FFC 50-pin | Menyediakan sambungan isyarat RGB dan pemasaan |
| Antara Muka Lampu Latar | PH2.0 6-pin | Menyokong kuasa dan kawalan lampu latar yang serasi |
Takrifan pin sebenar dan konfigurasi elektrik hendaklah sentiasa disemak terhadap lembaran data LCD sasaran. Contohnya, antara muka LVDS menggunakan pasangan isyarat TX yang berbeza, manakala antara muka TTL termasuk data RGB, DE, VS, HS, DCLK dan isyarat kawalan yang berkaitan. Pemetaan pin yang betul adalah penting untuk penyepaduan yang berjaya.
Soalan Lazim
1. Apakah panel LCD yang boleh disambungkan kepada pengawal ini?
Pengawal boleh dikonfigurasikan untuk rangkaian luas panel LCD TFT industri menggunakan antara muka LVDS atau TTL yang serasi. Panel dalam julat anggaran 7–32 inci boleh disokong bergantung pada model tertentu dan keperluan elektrik. Menyediakan nombor model LCD membolehkan pasukan kejuruteraan mengesahkan keserasian.
2. Bolehkah perisian tegar disesuaikan untuk projek OEM?
ya. Penyesuaian perisian tegar boleh meliputi resolusi LCD, parameter masa, definisi antara muka, tetapan OSD, logo permulaan dan keperluan khusus projek yang lain.
3. Adakah papan menyokong kedua-dua panel LCD LVDS dan TTL?
ya. Pengawal direka bentuk untuk menyediakan kedua-dua pilihan keluaran LVDS dan RGB TTL, membolehkannya menyokong konfigurasi LCD TFT industri serasi yang berbeza.
4. Bolehkah dua sumber HDMI disambungkan pada masa yang sama?
Papan menyediakan dua antara muka input HDMI, membenarkan dua sumber video digital yang serasi untuk dimasukkan ke dalam sistem paparan dengan pemilihan sumber mengikut aplikasi yang dikonfigurasikan.
5. Adakah pengawal ini sesuai untuk aplikasi industri berterusan?
Produk ini direka bentuk untuk aplikasi industri dan operasi berterusan, dengan penekanan pada pemprosesan isyarat yang stabil, kawalan gangguan, komponen berorientasikan industri dan pertimbangan bekalan jangka panjang.
6. Bolehkah SKY-TDM membekalkan pemasangan paparan yang lengkap?
ya. SKY-TDM boleh menyokong keperluan penyepaduan paparan yang lebih luas, termasuk panel LCD industri, skrin sentuh kapasitif atau rintangan, papan pengawal, kabel antara muka, ikatan optik, kaca penutup dan perkhidmatan kejuruteraan OEM/ODM yang berkaitan.
Dapatkan Penyelesaian Paparan Perindustrian Tersuai
Memilih pengawal LCD yang betul adalah langkah penting dalam membina sistem paparan industri yang stabil. Dengan input dwi HDMI, keserasian output LVDS dan TTL, perisian tegar boleh dikonfigurasikan dan sokongan kejuruteraan untuk pemadanan dan penyepaduan LCD, pengawal ini boleh membantu pembangun OEM mencipta sistem paparan mengikut keperluan teknikal khusus mereka. Jika anda menilai HMI perindustrian baharu, peranti perubatan, kiosk, paparan pengangkutan atau projek peralatan terbenam, ketahui lebih lanjut mengenai Papan AD Antaramuka 2-HDMI ke LVDS TTL danhubungi kamidengan model LCD, resolusi, jenis antara muka, kuantiti dan keperluan projek anda. SKY-TDM boleh membantu mengesahkan keserasian dan membangunkan penyelesaian paparan praktikal untuk aplikasi anda.
